Juego de uniónes para intersección para 3 tubos - ESD
- Compatible con tubos de 28 mm
- Se incluyen tuercas y tornillos, pero se empaquetan por separado
- Se requiere montaje
- Juego de unión con propiedades antiestáticas (ESD)
Disponible

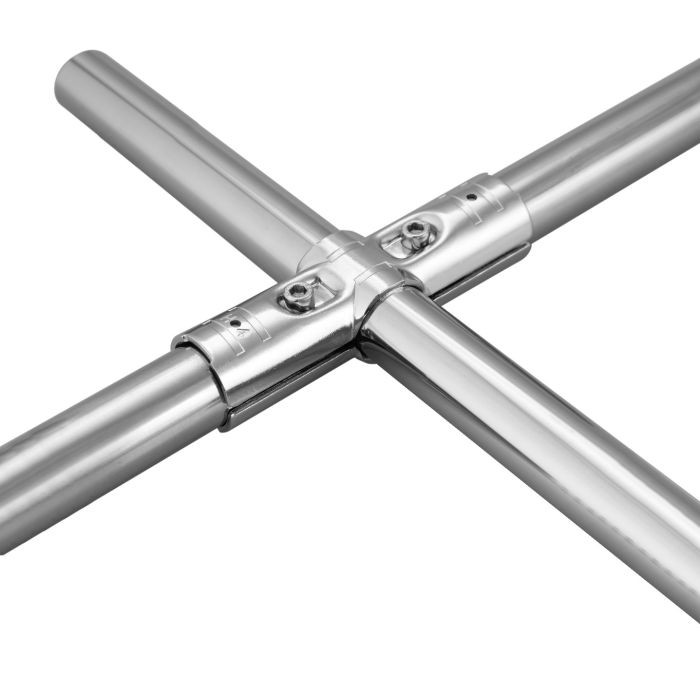

El HJ-4NP es un juego de unión cromado con propiedades antiestáticas (ESD) que permite crear una intersección de tres tubos en dos ejes. Este juego de uniones es la mejor opción cuando necesite crear separaciones sin debilitar la rigidez de su estructura. Le dará la opción de hacer un entramado de tubos, similar a la malla metálica soldada, pero con menos tubos de los que requeriría con los conectores HJ-7NP. Este HJ-4NP también será ideal cuando necesite crear una intersección entre dos tubos perpendiculares, pero no quiera debilitar la resistencia de un tubo largo o una serie de tubos largos. Le permite asegurar fácilmente las ruedas de montaje de vástago en la parte inferior de su estructura.
Para montar una HJ-4NP necesitas combinar dos H-4NP junto con dos M6-25BWZ pernos y dos M6-NWZ tuercas.
Información Técnica:
Este juego de unión está diseñado con 12 ranuras para un mejor agarre en el revestimiento de plástico de los tubos de 28 mm. También incluye 6 agujeros adicionales de refuerzo preperforados para asegurar una resistencia extra a su estructura. Añadiendo un tornillo autoperforante F-A858, solidificará las uniones de los conectores colocados en una esquina donde existe un mayor riesgo de impacto.
Pasos de instalación
Consulte la pestaña Pasos de instalación para ver cómo montar este conector.
Versión sin conductividad eléctrica:
Se ofrece una versión de este juego de unión sin propiedades antiestáticas: HJ-4
¿Quiere reutilizar partes de tu antiguo sistema?
El juego de uniones Flexpipe HJ-4NP es compatible con muchos otros sistemas de tuberías y conectores. Consulte la pestaña Información Técnica para saber qué sistemas son compatibles y no compatibles con nuestras piezas.
Tenga en cuenta que las tuercas y los tornillos están incluidos, pero empaquetados por separado. Se requiere montaje.
| Longitud | 5 1/8 in (130 mm) |
|---|---|
| Altura | 1 5/16 in (33 mm) |
| Ancho | 1 5/16 in (33 mm) |
| Material Thickness | 1/8 in (2.5 mm) |
| Weight (kg/lbs) | 0.506 lb (0.23 kg) |
| Marca compatible | Creform, NIS, C Tek Lean Solutions, Trilogiq (28 mm) |
| Marca no compatible | Fastube, Trilogiq (28.6 mm) |
| Material primario | Acero laminado en caliente cromado (SPHC) |
| Resistencia a la temperatura | -148°F a 572°F (-100°C a 300°C) |
| Conductividad eléctrica (ESD) | Si (10– 10^3) |
| Técnica de fabricación | Estampación y desbarbado |
- Asegúrese de tener las siguientes piezas:
- 2x H-4NP
- 2x pernos M6-25BWZ
- 2x tuercas M6-NWZ
- 3 tubos ESD de 28 mm de su elección
- 1x LLAVE EN T 5 mm hexagonal
- Toma los dos conectores H-4NP y colócalos alrededor del primer tubo.
- Fije los conectores colocando un tornillo M6-25BWZ con una tuerca M6-NWZ en la abertura correspondiente y apriételo ligeramente. Repita con el tornillo M6-25BWZ y la tuerca M6-NWZ restantes. Asegúrese de colocar los tornillos en el lado más accesible.
- Inserte los segundo y tercer tubos en las aberturas del HJ-4NP, y entre las primeras y segundas guías de posicionamiento.
- Apriete los pernos M6-25BWZ y las tuercas M6-NWZ hasta que el HJ-4NP esté firmemente sujeto a los tres tubos. Se recomienda una fuerza de entre 12-14 Nm para este paso.
