Juego de uniónes para intersección para 4 tubos - ESD
- Compatible con tubos de 28 mm
- Se incluyen tuercas y tornillos, pero se empaquetan por separado
- Se requiere montaje
- Juego de unión con propiedades antiestáticas (ESD)
Disponible

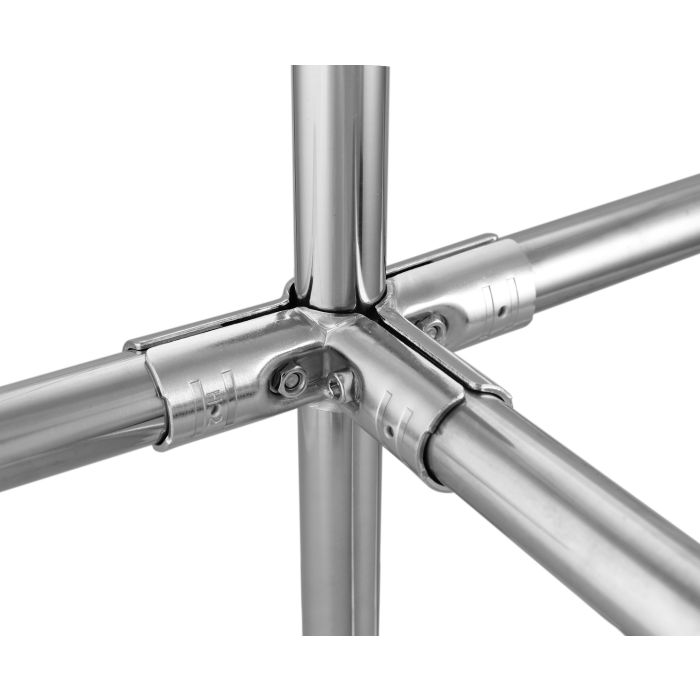

El HJ-3NP es un juego de unión cromado con propiedades antiestáticas (ESD) que permite crear una intersección de cuatro tubos o una esquina. Este juego de unión es excelente para hacer clavijas de esquina a 90 grados. También se utiliza a menudo en el centro de las estructuras para crear un contrapeso fuerte y en la parte inferior de las estructuras para fijar las ruedas con vástago.
Para montar un HJ-3NP hay que combinar dos H-2NP y un H-4NP junto con tres M6-25BWZ tornillos y tres M6-NWZ tuercas. Este conector es un poco más complicado de montar que el HJ-1NP o HJ-2NP, pero si se fijan primero las dos partes del H-2NP, se debería tener un conector HJ-3NP instalado en poco tiempo.
Información Técnica:
Este juego de unión está diseñado con 14 ranuras para un mejor agarre en el revestimiento de plástico de los tubos de 28 mm. También incluye 3 agujeros de refuerzo adicionales preperforados para garantizar una resistencia adicional a su estructura. Añadiendo un tornillo autoperforante F-A858, solidificará las uniones de los conectores colocados en una esquina donde existe un mayor riesgo de impacto.
Pasos de instalación
Consulte la pestaña Pasos de instalación para ver cómo montar este conector.
Versión sin conductividad eléctrica:
Se ofrece una versión de este juego de unión sin propiedades antiestáticas: HJ-3
¿Quiere reutilizar partes de tu antiguo sistema?
El juego de uniones Flexpipe HJ-3NP es compatible con muchos otros sistemas de tuberías y conectores. Consulte la pestaña Información Técnica para saber qué sistemas son compatibles y no compatibles con nuestras piezas.
Tenga en cuenta que las tuercas y los tornillos están incluidos, pero empaquetados por separado. Se requiere montaje.
| Longitud | 5 1/4 in (133 mm) |
|---|---|
| Altura | 1 5/16 in (33 mm) |
| Ancho | 1 5/16 in (33 mm) |
| Material Thickness | 1/8 in (2.5 mm) |
| Weight (kg/lbs) | 0.706 lb (0.321 kg) |
| Marca compatible | Creform, NIS, C Tek Lean Solutions, Trilogiq (28 mm) |
| Marca no compatible | Fastube, Trilogiq (28.6 mm) |
| Material primario | Acero laminado en caliente cromado (SPHC) |
| Resistencia a la temperatura | -148°F a 572°F (-100°C a 300°C) |
| Conductividad eléctrica (ESD) | Si |
| Técnica de fabricación | Estampación y desbarbado |
- Asegúrese de tener las siguientes piezas:
- 2x H-2NP
- 1x H-4NP
- 3x perno M6-25BWZ
- 3x tuerca M6-NWZ
- 4 tubos ESD de 28 mm de su elección
- 1x LLAVE EN T 5 mm hexagonal
- Fije un conector H-2NP en la esquina interior con un H-4NP y apriete ligeramente alrededor del primer tubo usando un perno M6-25BWZ con una tuerca M6-NWZ en las aberturas correspondientes. Asegúrese de colocar los pernos en el lado más accesible.
- Repita con los H-2NP restantes y fíjelos a los conectores ya instalados, y apriete ligeramente los tornillos M6-25BWZ y las tuercas M6-NWZ restantes en las aberturas correspondientes.
- Inserte la segunda, tercera y cuarta tubería dentro de las aberturas del HJ-3NP, y entre las primeras y las segundas guías de posicionamiento.
- Apriete los pernos M6-25BWZ y las tuercas M6-NWZ hasta que el HJ-3NP esté firmemente sujeto a los cuatro tubos. Se recomienda una fuerza de entre 12-14 Nm para este paso.
