Tuerca ESD para conectores
- Se utiliza para ensamblar el 99% de las uniones Flexpipe ESD
- Alta resistencia a la corrosión
- 3600 unidades por caja (por favor, pídelas individualmente)

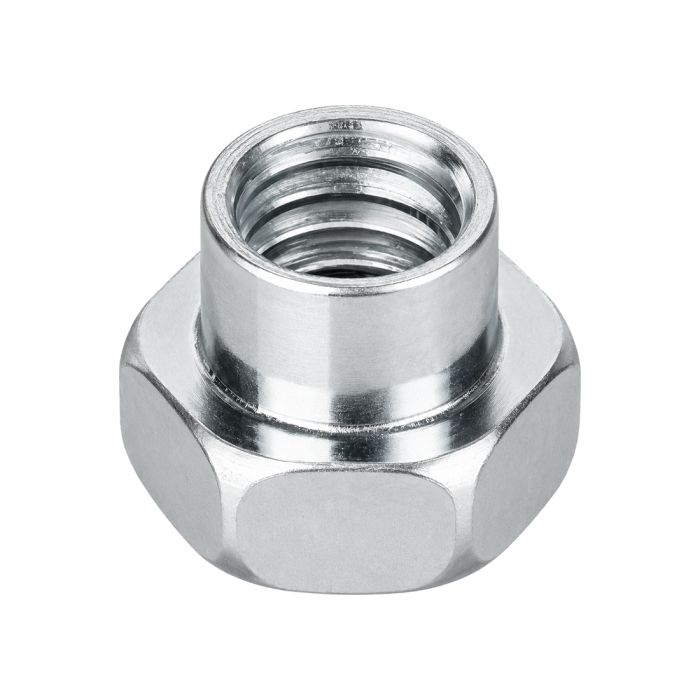

La M6-NWZ es una tuerca metálica recubierta de zinc blanco que se utiliza para ensamblar los 18 conectores ESD del sistema Flexpipe. Esta tuerca y el M6-25BWZ perno son la base de toda estructura Flexpipe ESD.
La tuerca M6-NWZ fue diseñada para montar uniones Flexpipe HJ, y fue creada para hacer sólo eso. No recomendamos que utilices esta pieza con el tornillo M6-25BWZ para conectar otra cosa que no sea el sistema Flexpipe.
Pasos de instalación:Vea la pestaña Pasos de instalación para ver cómo montar este perno.
Información Técnica:
Esta tuerca se fija con una llave Allen de 5mm T-HANDLE.
(Es imprescindible que el tornillo se apriete entre 12-14 N.m de par de apriete.)
Desea reutilizar partes de su antiguo sistema?El tornillo M6-25BWZ es compatible con muchos otros sistemas de tuberías y conectores. Consulte la pestaña de Información Técnica para saber qué sistemas son compatibles y no compatibles con nuestras piezas.
| Box Quantity | 3600 |
|---|---|
| Weight (kg/lbs) | 0.004 lb (0.002 kg) |
| Dimensiones de la caja | Caja de cartón de 11 X 9 X 5 in (279 mm X 229 mm X 127 mm) |
| Uso común | Se utiliza para montar todas nuestras uniones Flexpipe |
| Marca compatible | Flexpipe, Creform, Fastube |
| Marca no compatible | Trilogiq |
| Material primario | SCM440 con galvanoplastia de níquel |
| Resistencia a la temperatura | -40°F a 572°F (-40°C a 300°C) |
| Frecuencia de uso | Alto |
| Conductividad eléctrica (ESD) | Si |
- Asegúrese de tener las siguientes piezas:
- 1x Juego de articulaciones de tu elección
- (1-4)x M6-25BWZ pernos (dependiendo del juego de juntas)
- (1-4)x tuercas M6-NWZ (dependiendo del juego de juntas)
- (2-5)x tuberías de 28 mm de su elección (dependiendo del juego de juntas)
- 1x LLAVE EN T 5 mm hexagonal
- Agrupa los conectores alrededor de las tuberías correspondientes.
- Asegúrate de colocar el perno en el lado más accesible e insertar el diámetro más pequeño de la tuerca en el agujero correspondiente.
- Apriete ligeramente todos los pernos M6-25BWZ y las tuercas M6-NWZ colocándolos en las aberturas correspondientes del conjunto de juntas en particular. (Presione la tuerca en el conector con la yema del dedo y gire el perno en la tuerca con la otra mano).
- Inserte completamente todas las tuberías
- Aprieta completamente el M6-25BWZ y el M6-NWZ juntos hasta que el juego de juntas quede firmemente sujeto a las tuberías. Se recomienda aplicar una fuerza entre 12-14 Nm en este paso.
