Juego de uniónes para intersección transversal para 5 tubos - ESD
- Compatible con tubos de 28 mm
- Se incluyen tuercas y tornillos, pero se empaquetan por separado
- Se requiere montaje
- Juego de unión con propiedades antiestáticas (ESD)
Disponible

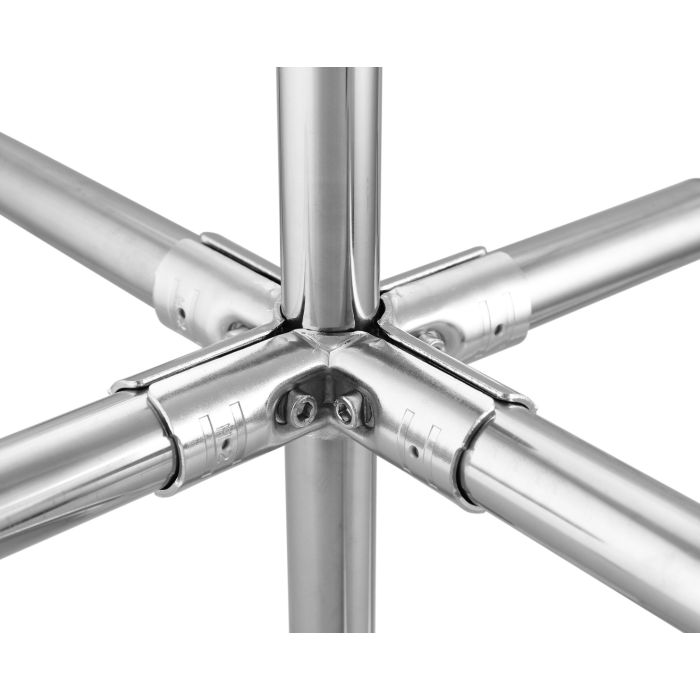

El HJ-5NP es un juego de unión cromado con propiedades antiestáticas (ESD) que permite crear una intersección de cinco tubos en tres ejes. Este juego de unión se utiliza en situaciones muy específicas como la adición de una bandera o para la instalación de una rueda justo en el centro en la parte inferior de una estructura.
Para montar un HJ-5NP es necesario combinar cuatro H-2NP junto con cuatro M6-25BWZ pernos y cuatro M6-NWZ tuercas.
Consejo de montaje:
Antes de considerar el HJ-5NP, sugerimos que se piense en utilizar otros juegos de unión que tendrán menos impacto en la resistencia de la estructura: HJ-2NP / HJ-3NP o HJ-4NP
Información Técnica:
Este juego de unión está diseñado con 16 ranuras para un mejor agarre en el revestimiento de plástico de los tubos de 28 mm. También incluye 8 agujeros adicionales de refuerzo preperforados para asegurar una resistencia extra a su estructura. Añadiendo un tornillo autoperforante F-A858, solidificará las uniones de los conectores colocados en una esquina donde existe un mayor riesgo de impacto.
Pasos de instalación
Consulte la pestaña Pasos de instalación para ver cómo montar este conector.
Versión sin conductividad eléctrica:
Se ofrece una versión de este juego de unión sin propiedades antiestáticas: HJ-5
¿Quiere reutilizar partes de su antiguo sistema?
El juego de uniones HJ-5NP Flexpipe es compatible con muchos otros sistemas de tuberías y conectores. Consulte la pestaña Información Técnica para saber qué sistemas son compatibles y no compatibles con nuestras piezas.
Tenga en cuenta que las tuercas y los tornillos están incluidos, pero empaquetados por separado. Se requiere montaje.
| Longitud | 5 5/16 in (135 mm) |
|---|---|
| Altura | 1 5/16 in (33 mm) |
| Ancho | 5 5/16 in (135 mm) |
| Material Thickness | 1/8 in (2.5 mm) |
| Weight (kg/lbs) | 0.906 lb (0.412 kg) |
| Marca compatible | Creform, NIS, C Tek Lean Solutions, Trilogiq (28 mm) |
| Marca no compatible | Trilogiq (28.6 mm) |
| Material primario | Acero laminado en caliente cromado (SPHC) |
| Resistencia a la temperatura | -148°F a 572°F (-100°C a 300°C) |
| Conductividad eléctrica (ESD) | Si (10– 10^3) |
| Técnica de fabricación | Estampación y desbarbado |
- Asegúrese de tener las siguientes piezas:
- 4x H-2NP
- 4x pernos M6-25BWZ
- 4x tuercas M6-NWZ
- 5 tubos ESD de 28 mm de su elección
- 1x LLAVE EN T 5 mm hexagonal
- Fije dos conectores H-2NP con un perno M6-25BWZ y una tuerca M6-NWZ en las aberturas correspondientes y apriete de manera suelta. Repita el proceso con los otros dos conectores H-2NP. Asegúrese de colocar los pernos en el lado más accesible.
- Agrupe los dos pares de conectores H-2NP alrededor del primer tubo y apriételos ligeramente usando los pernos M6-25BWZ y las tuercas M6-NWZ restantes.
- Inserte la segunda, la tercera, la cuarta y la quinta tubería dentro de las aberturas del HJ-5NP, y entre las primeras y segundas guías de posicionamiento.
- Apriete los pernos M6-25BWZ y las tuercas M6-NWZ hasta que el HJ-5NP esté firmemente sujeto a los cinco tubos. Se recomienda una fuerza de entre 12-14 Nm para este paso.
