Juego de uniónes para intersección transversal para 5 tubos
- Compatible con tubos de 28 mm
- Se incluyen tuercas y tornillos, pero se empaquetan por separado
- Se requiere montaje
Disponible

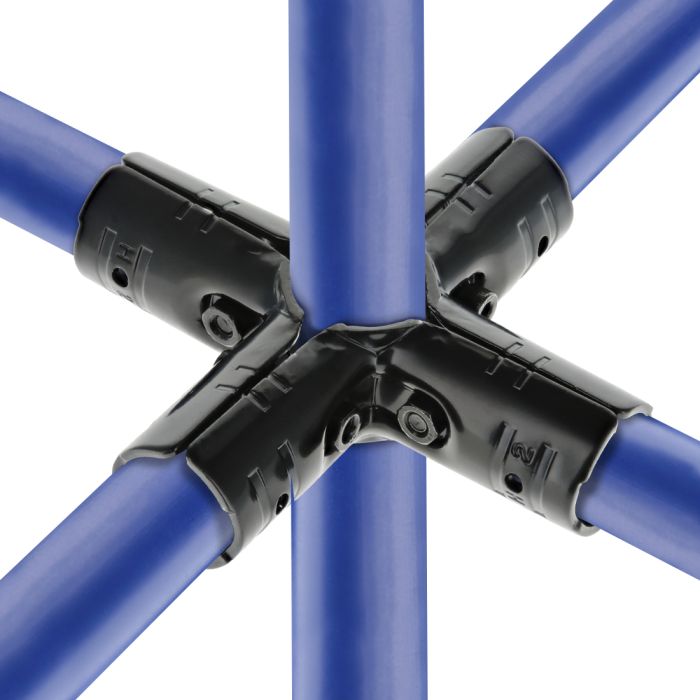

El HJ-5 es un juego de unión de metal negro que permite crear una intersección de cinco tubos en tres ejes. Este juego de unión se utiliza en situaciones muy específicas como la adición de una bandera o para la instalación de una rueda justo en el centro en la parte inferior de una estructura.
Para montar un HJ-5 es necesario combinar cuatro H-2 junto con cuatro M6-25B pernos y cuatro M6-N tuercas.
Consejo de montaje:
Antes de considerar el HJ-5, sugerimos pensar en utilizar otros juegos de unión que tendrán menos impacto en la resistencia de la estructura: HJ-2 / HJ-3 o HJ-4
Información Técnica:
Este juego de unión está diseñado con 16 ranuras para un mejor agarre en el revestimiento de plástico de los tubos de 28 mm. También incluye 8 agujeros adicionales de refuerzo preperforados para asegurar una resistencia extra a su estructura. Añadiendo un tornillo autoperforante F-A858, solidificará las uniones de los conectores colocados en una esquina donde existe un mayor riesgo de impacto.
Pasos de instalación
Consulte la pestaña Pasos de instalación para ver cómo montar este conector.
Versión antiestática (ESD):
Se ofrece una versión de conductividad eléctrica si se desea construir estructuras antiestáticas: HJ-5NP
¿Quiere reutilizar partes de su antiguo sistema?
El juego de uniones HJ-5 Flexpipe es compatible con muchos otros sistemas de tuberías y conectores. Consulte la pestaña Información Técnica para saber qué sistemas son compatibles y no compatibles con nuestras piezas.
Tenga en cuenta que las tuercas y los tornillos están incluidos, pero empaquetados por separado. Se requiere montaje.
| Longitud | 5 5/16 in (135 mm) |
|---|---|
| Altura | 1 5/16 in (33 mm) |
| Ancho | 5 5/16 in (135 mm) |
| Material Thickness | 1/8 in (2.5 mm) |
| Weight (kg/lbs) | 0.906 lb (0.412 kg) |
| Marca compatible | Creform, NIS, C Tek Lean Solutions, Trilogiq (28 mm) |
| Marca no compatible | Trilogiq (28.6 mm) |
| Material primario | Acero laminado en caliente (SPHC) con Electrodeposición catódica negra (Ecoating) |
| Resistencia a la temperatura | -148°F a 572°F (-100°C a 300°C) |
| Conductividad eléctrica (ESD) | No |
| Técnica de fabricación | Estampación y desbarbado |
- Asegúrese de tener las siguientes piezas:
- 4x H-2
- 4x pernos M6-25B
- 4x tuercas M6-N
- 5 tubos de 28 mm de tu elección
- 1x LLAVE EN T 5 mm hexagonal
- Fije dos conectores H-2 con un perno M6-25B y una tuerca M6-N en las aberturas correspondientes y apriete ligeramente. Repita el proceso con los otros dos conectores H-2. Asegúrese de colocar los pernos en el lado más accesible.
- Agrupe los dos pares de conectores H-2 alrededor del primer tubo y apriete ligeramente usando los tornillos M6-25B y las tuercas M6-N restantes.
- Inserte la segunda, la tercera, la cuarta y la quinta tuberías dentro de las aberturas del HJ-5, y entre las primeras y las segundas guías de posicionamiento.
- Apriete los pernos M6-25B y las tuercas M6-N hasta que el HJ-5 esté firmemente sujeto a los cinco tubos. Se recomienda una fuerza de entre 12-14 Nm para este paso.
