Perno para juegos de uniones
- Se utiliza para montar el 99% de las uniones de Flexpipe
- Alta resistencia a la corrosión
- 1800 unidades por caja (por favor, pídelas individualmente)

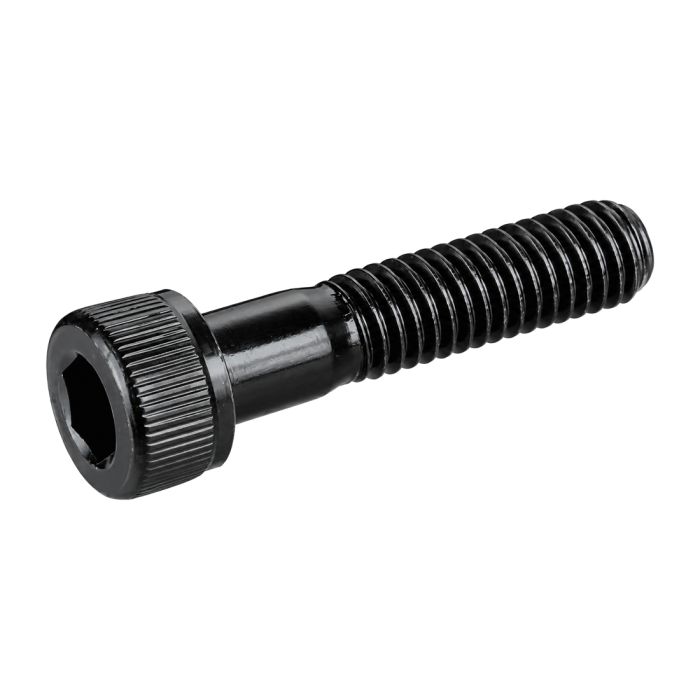

El M6-25B es un perno metálico con recubrimiento negro que se utiliza para montar 17 de los 18 conectores diferentes del sistema Flexpipe. Este perno y la M6-N tuerca son la base de toda estructura Flexpipe.
Recomendamos encarecidamente que guardes una caja o dos de M6-25B en todo momento, ya que utilizarás muchas de ellas para todas tus estructuras.
El tornillo M6-25B fue diseñado para ensamblar uniones HJ de Flexpipe, y fue creado para hacer sólo eso. No recomendamos que utilices esta pieza con la tuerca M6-N para conectar otra cosa que no sea el sistema Flexpipe.
Pasos de instalación:Vea la pestaña Pasos de instalación para ver cómo montar este tornillo.
Información Técnica:
Este tornillo se fija a la M-6N utilizando una T-HANDLE llave allen de 5mm.
(Es imprescindible que el tornillo se apriete entre 12-14 N.m de par)
Versión antiestática (ESD):
Asegúrese de seleccionar la versión antiestática M6-25BWZ para todos los conectores ESD. Esta versión está niquelada para proporcionar las mismas características ESD que los uniones niqueladas..
Desea reutilizar partes de su antiguo sistema?El Flexpipe M6-25B es compatible con muchos otros sistemas de tuberías y conectores. Consulte la pestaña de Información Técnica para saber qué sistemas son compatibles y cuáles no con nuestras piezas.
Box Quantity | 1800 |
---|---|
Weight (kg/lbs) | 0.015 lb (0.007 kg) |
Dimensiones de la caja | Caja de cartón de 11 X 9 X 5 in (279 mm X 229 mm X 127 mm) |
Uso común | Se utiliza para montar el 99% de las uniones de Flexpipe |
Marca compatible | Flexpipe, Creform, Fastube |
Marca no compatible | Trilogiq |
Material primario | SCM440 con Electrodeposición catódica negra (Ecoating) |
Resistencia a la temperatura | -40°F a 572°F (-40°C a 300°C) |
Frecuencia de uso | Muy elevado |
Conductividad eléctrica (ESD) | Si |
- Ensure you have the following parts:
- 1x Joint set of your choice
- (1-4)x M6-25B bolts (depending on Joint set)
- (1-4)x M6-N nuts (depending on Joint set)
- (2-5)x 28mm pipes of your choice (depending on Joint set)
- 1x T-HANDLE 5mm hex key
- Group connectors around corresponding pipes.
- Make sure to put the bolt on the most accessible side and insert the smaller diameter of the nut into the corresponding hole.
- Loosely tighten all M6-25B bolts and M6-N nuts by putting them in the corresponding openings of the particular joint set.(Press the nut into the connector using your finger tip and turn the bolt into the nut with other hand).
- Fully insert all pipes
- Tighten completely the M6-25B and the M6-N together until the Joint set is firmly attached to the pipes. A force between 12-14 Nm is recommended for this step.
