Juego de uniónes de esquina - ESD
- Compatible con tubos de 28 mm
- Se incluyen tuercas y tornillos, pero se empaquetan por separado
- Se requiere montaje
- Juego de unión con propiedades antiestáticas (ESD)
Disponible

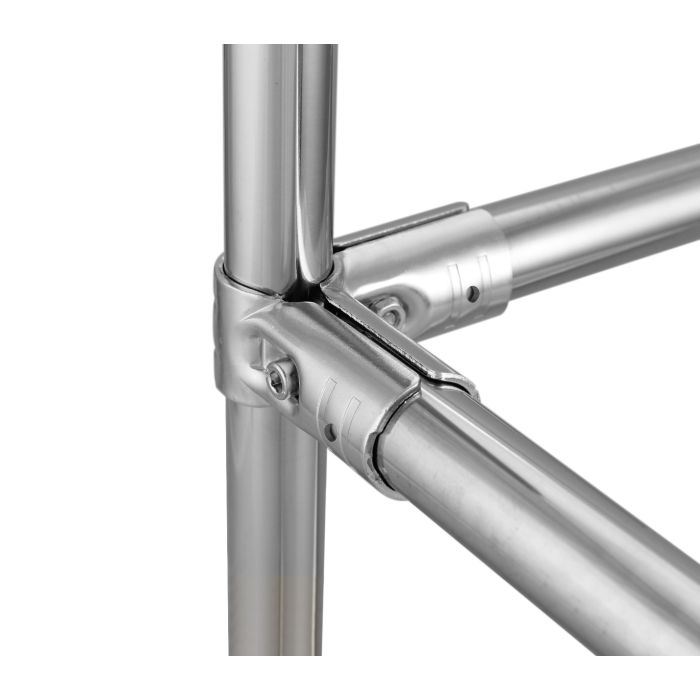

El HJ-2NP es un juego de unión cromado con propiedades antiestáticas (ESD) que permite crear una intersección de tres tubos o una esquina. Este juego de unión se utilizará probablemente para la mayoría de las esquinas exteriores de su estructura y las separaciones estructurales en dos lados perpendiculares. Otras aplicaciones del HJ-2NP incluyen la creación de asas más complejas y ergonómicas, la creación de soportes de estanterías en forma de V o un techo en forma de V. A menudo se asocia con el accesorio AI-CORNER cuando se coloca una superficie en los lados exteriores.
Para montar un HJ-2NP es necesario combinar un H-2NP y un H-3NP junto con dos M6-25BWZ pernos y dos M6-NWZ tuercas.
Información Técnica:
Este juego de unión está diseñado con 10 ranuras para un mejor agarre en el revestimiento de plástico de los tubos de 28 mm. También incluye 8 agujeros adicionales de refuerzo preperforados para asegurar una resistencia extra a su estructura. Añadiendo un tornillo autoperforante F-A858, solidificará las uniones de los conectores colocados en una esquina donde existe un mayor riesgo de impacto.
Pasos de instalación:
Consulte la pestaña pasos de instalación para ver cómo montar este conector.
Versión sin conductividad eléctrica:
Se ofrece una versión de este juego de unión sin propiedades antiestáticas: HJ-2
¿Quiere reutilizar partes de tu antiguo sistema?
El juego de uniones HJ-2NP Flexpipe es compatible con muchos otros sistemas de tuberías y conectores. Consulte la pestaña Información Técnica para saber qué sistemas son compatibles y no compatibles con nuestras piezas.
Tenga en cuenta que las tuercas y los tornillos están incluidos, pero empaquetados por separado. Se requiere montaje.
| Longitud | 2 9/16 in (65 mm) a cada lado |
|---|---|
| Altura | 1 5/16 in (33 mm) |
| Ancho | 1 5/16 in (33 mm) |
| Material Thickness | 1/8 in (2.5 mm) |
| Weight (kg/lbs) | 0.510 lb (0.232 kg) |
| Marca compatible | Creform, NIS, C Tek Lean Solutions, Trilogiq (28 mm) |
| Marca no compatible | Fastube, Trilogiq (28.6 mm) |
| Material primario | Acero laminado en caliente cromado (SPHC) |
| Resistencia a la temperatura | -148°F a 572°F (-100°C a 300°C) |
| Conductividad eléctrica (ESD) | Si (10– 10^3) |
| Técnica de fabricación | Estampación y desbarbado |
- Asegúrese de tener las siguientes piezas:
- 1x H-2NP
- 1x H-3NP
- 2x pernos M6-25BWZ
- 2x tuercas M6-NWZ
- 3 tubos ESD de 28 mm de su elección
- 1x LLAVE EN T 5 mm hexagonal
- Fije el conector H-3NP en la ubicación deseada en la primera tubería.
- Coloque el conector H-2NP en la esquina interior del HJ-2NP.
- Apriete ligeramente el perno M6-25BWZ y la tuerca M6-NWZ en los orificios correspondientes del HJ-2NP. Asegúrese de colocar los pernos en el lado más accesible.
- Inserte los segundos y terceros tubos dentro de las aberturas del HJ-2NP, y entre las primeras y segundas guías de posicionamiento.
- Apriete completamente los M6-25BWZ y M6-NWZ juntos hasta que el HJ-2NP esté firmemente sujeto a las tuberías. Se recomienda una fuerza de entre 12-14 Nm para este paso.
