Perno para el juego HJ-15NP
- Necesario para el montaje del HJ-15NP
- Alta resistencia a la corrosión
- 2000 unidades por caja (por favor, pídelas individualmente)

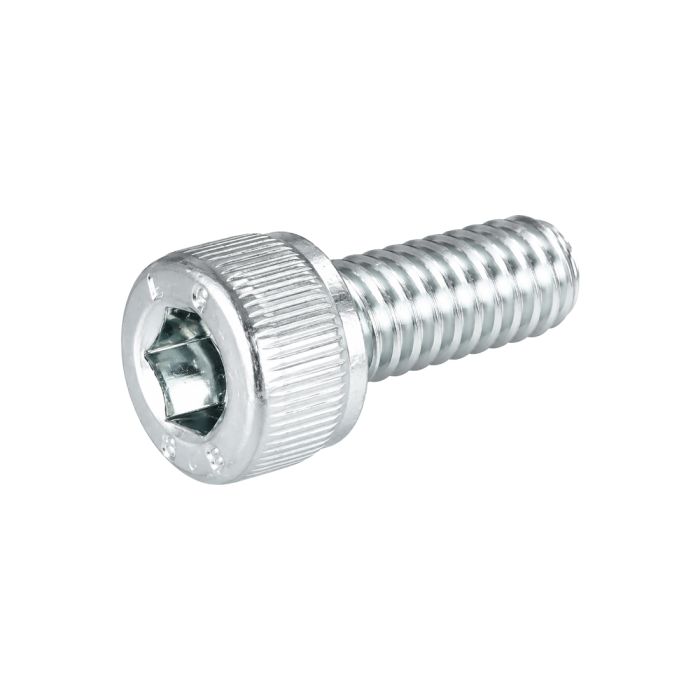

El M6-12BWZ es un perno metálico con recubrimiento de zinc blanco que su única finalidad es ensamblar la unión HJ-15NP.
Para montar una unión HJ-15, es necesario conectar una H-15NP y una H-16NP con una tuerca M6-N y un tornillo M6-12B.
Este producto fue diseñado más corto que su homólogo más popular. El M6-12BWZ no debe confundirse con el tornillo más largo del sistema Flexpipe llamado
M6-25BWZ.
No recomendamos utilizar esta pieza con la tuerca M6-N para conectar nada más que el sistema Flexpipe.
Pasos de instalación:Vea la pestaña ipasos de instalación para ver cómo montar este perno.
Información Técnica:
Este tornillo se fija a la M-6N utilizando una llave Allen de 5mm T-HANDLE.
(Es imprescindible que el tornillo se apriete entre 12-14 N.m.)
Desea reutilizar partes de su antiguo sistema?El tornillo M6-12BWZ es compatible con muchos otros sistemas de tuberías y conectores. Consulte la pestaña de Información Técnica para saber qué sistemas son compatibles y no compatibles con nuestras piezas.
| Box Quantity | 2000 |
|---|---|
| Weight (kg/lbs) | 0.011 lb (0.005 kg) |
| Dimensiones de la caja | Caja de cartón de 11 X 9 X 5 in (279 mm X 229 mm X 127 mm) |
| Uso común | Necesario para el montaje del HJ-15NP |
| Marca compatible | Flexpipe, Creform, Fastube |
| Marca no compatible | Trilogiq |
| Material primario | SCM440 con galvanoplastia de níquel |
| Resistencia a la temperatura | -40°F a 572°F (-40°C a 300°C) |
| Frecuencia de uso | Alto |
| Conductividad eléctrica (ESD) | Si |
- Asegúrate de tener las siguientes piezas:
- 1x H-15NP
- 1x H-16NP
- 1x tornillo M6-12BWZ
- 1x tuerca M6-NWZ
- 1x tubo de 28 mm de tu elección
- 1x llave hexagonal T de 5 mm
- Agrupa el conector H-15NP con el conector H-16NP alrededor del primer tubo. Asegúrate de que los conectores estén correctamente instalados en el tubo.
- Inserta el tornillo M6-12BWZ y la tuerca M6-NWZ en la abertura correspondiente. Asegúrate de colocar el tornillo en el lado más accesible
- Aprieta completamente hasta que el HJ-15NP esté firmemente sujeto al tubo. Se recomienda un torque de entre 12 y 14 Nm para este paso.
- Fija la unión del conector HJ-15NP a la superficie de tu elección usando un tornillo F-SF81 o cualquier otro adecuado dependiendo de la superficie que hayas elegido.
