Perno para el juego HJ-15
- Necesario para el montaje del HJ-15
- Alta resistencia a la corrosión
- 2000 unidades por caja (por favor, pídelas individualmente)

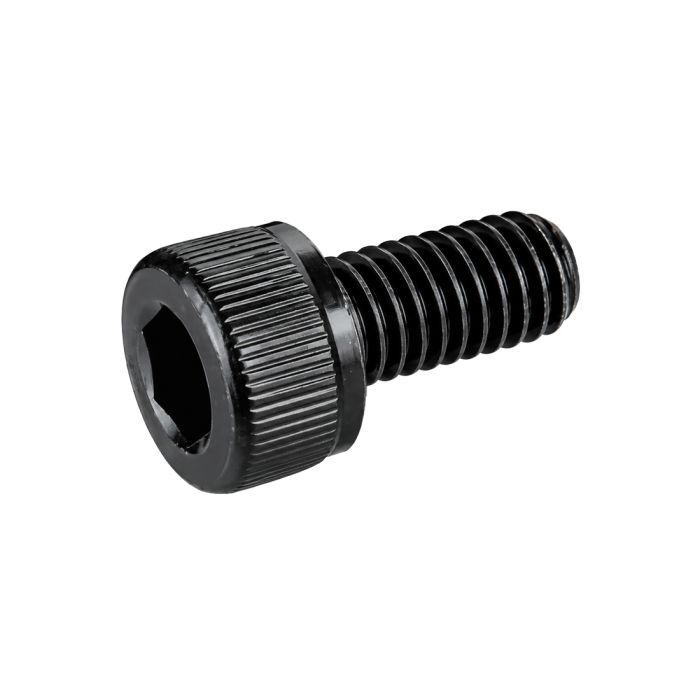

El M6-12B es un perno metálico con recubrimiento negro que su única finalidad es montar la HJ-15 unión.
Para montar una unión HJ-15, es necesario conectar una H-15 y una H-16 con una tuerca M6-N y un tornillo M6-12B.
Este producto fue diseñado más corto que su homólogo más popular. El M6-12B no debe confundirse con el tornillo más largo del sistema Flexpipe llamado M6-25B.
No recomendamos utilizar esta pieza con la tuerca M6-N para conectar nada más que el sistema Flexpipe.
Información Técnica:
Este tornillo se fija a la M-6N utilizando una llave allen de 5mm T-HANDLE.
(Es imprescindible que el tornillo se apriete entre 12-14 N.m de par)
Versión antiestática (ESD):
Asegúrese de seleccionar la versión antiestática M6-12BWZ para todos los conectores ESD. Esta versión está niquelada para proporcionar las mismas características ESD que las uniones Nickel Plated.
.
| Box Quantity | 2000 |
|---|---|
| Weight (kg/lbs) | 0.011 lb (0.005 kg) |
| Dimensiones de la caja | Caja de cartón de 11 X 9 X 5 in (279 mm X 229 mm X 127 mm) |
| Uso común | Necesario para el montaje del HJ-15 |
| Marca compatible | Flexpipe, Creform, Fastube |
| Marca no compatible | Trilogiq |
| Material primario | SCM440 con Electrodeposición catódica negra (Ecoating) |
| Resistencia a la temperatura | -40°F a 572°F (-40°C a 300°C) |
| Frecuencia de uso | Medio |
| Conductividad eléctrica (ESD) | Si |
- Ensure you have the following parts:
- 1x H-15
- 1x H-16
- 1x M6-12B bolt
- 1x M6-N nut
- 1x 28mm pipe of your choice
- 1x T-HANDLE 5mm hex key
- Group the H-15 with the H-16 connector around the first pipe. Ensure the connectors fit properly to the pipe.
- Fix the connectors together by placing the M6-12B bolt with the M6-N nut in the corresponding openings. Make sure to place the bolts on the most accessible side.
- Tighten completely until the HJ-15 joint set is firmly attached to the pipe. A force between 12-14 Nm is recommended for this step.
- Fix the HJ-15 joint set on the surface of your choice with an F-SF81 or any appropriate screw for the desired surface.
