Juego de uniónes para anclaje de soporte plano superior - ESD
- Compatible con tubos de 28 mm
- Se incluyen tuercas y tornillos, pero se empaquetan por separado
- Se requiere montaje
- Juego de unión con propiedades antiestáticas (ESD)
Disponible

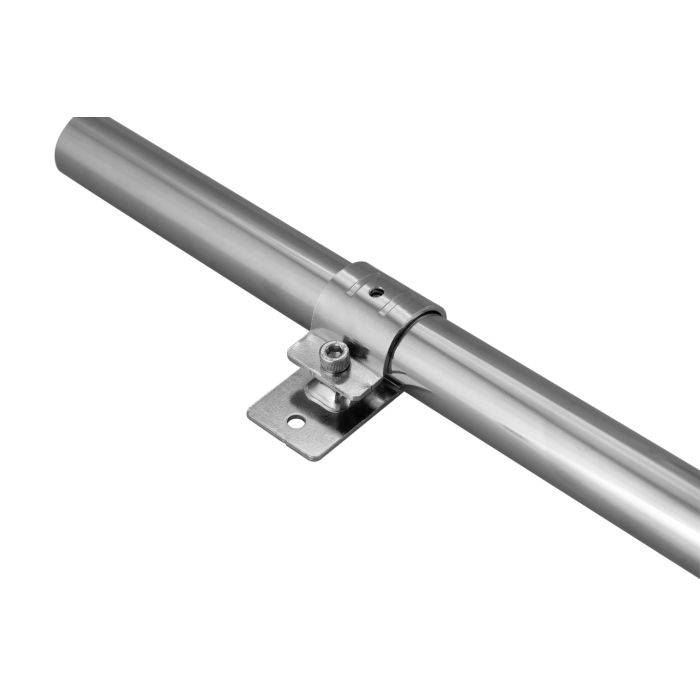

El HJ-15NP es un juego de unión cromado con propiedades antiestáticas (ESD) que conecta un tubo a una superficie. Si desea crear tanto un anclaje como un soporte, este juego de unión es su mejor opción.
Para montar un HJ-15NP necesitas poner un H-15NP junto con un H-16NP, un M6-12BWZ tornillo, y una tuerca M6-NWZ.
Consejo de montaje:
También puedes crear el mismo tipo de soporte con los siguientes accesorios: AO-SHIM y AO-EMT1. El primero sirve para nivelar, mientras que el segundo sirve para fijar el tubo a la superficie. Aunque esta opción es una alternativa, le recomendamos que considere el HJ-15NP como primera opción.
Información Técnica:
Este juego de unión está diseñado con 4 ranuras para un mejor agarre en el revestimiento de plástico de los tubos de 28 mm. También incluye un orificio de refuerzo adicional preperforado para garantizar una resistencia adicional a su estructura. Añadiendo un tornillo autoperforante F-A858, solidificará las uniones de los conectores colocados en una esquina donde existe un mayor riesgo de impacto.
Pasos de instalación:
Consulte la pestaña pasos de instalación para ver cómo montar este conector.
Versión sin conductividad eléctrica:
Se ofrece una versión de este juego de unión sin propiedades antiestáticas: HJ-15
¿Quiere reutilizar partes de su antiguo sistema?
El juego de uniones Flexpipe HJ-15NP es compatible con muchos otros sistemas de tuberías y conectores. Consulte la pestaña Información Técnica para saber qué sistemas son compatibles y cuáles no con nuestras piezas.
Tenga en cuenta que las tuercas y los tornillos están incluidos, pero empaquetados por separado. Se requiere montaje.
| Longitud | 1 13/16 in (46 mm) |
|---|---|
| Altura | 1 5/16 in (33 mm) |
| Ancho | 2 5/8 in (67 mm) |
| Material Thickness | 1/8 in (2.5 mm) |
| Weight (kg/lbs) | 0.200 lb (0.091 kg) |
| Marca compatible | Creform, NIS, C Tek Lean Solutions, Trilogiq (28 mm) |
| Marca no compatible | Fastube, Trilogiq (28.6 mm) |
| Material primario | Acero laminado en caliente cromado (SPHC) |
| Resistencia a la temperatura | -148°F a 572°F (-100°C a 300°C) |
| Conductividad eléctrica (ESD) | Si (10– 10^3) |
| Técnica de fabricación | Estampación y desbarbado |
- Asegúrese de tener las siguientes piezas:
- 1x H-15NP
- 1x H-16NP
- 1x M6-12BWZ perno
- 1x tuerca M6-NWZ
- 1x tubería ESD de 28 mm de su elección
- 1x LLAVE EN T 5 mm hexagonal
- Agrupe el H-15NP con el conector H-16NP alrededor del primer tubo. Asegúrese de que los conectores encajen correctamente en el tubo.
- Fije los conectores juntos colocando el perno M6-12BWZ con la tuerca M6-NWZ en las aberturas correspondientes. Asegúrese de colocar los pernos en el lado más accesible.
- Apriete completamente hasta que el conjunto de la junta HJ-15NP esté firmemente sujeto a la tubería. Se recomienda una fuerza de entre 12-14 Nm para este paso.
- Fije el conjunto de juntas HJ-15NP en la superficie de su elección con un F-SF81 o cualquier tornillo apropiado para la superficie deseada.
