escuadra para esquinas
- Superficies de apoyo
- Reforzar esquinas
- Acentuar los bordes de las tuberías

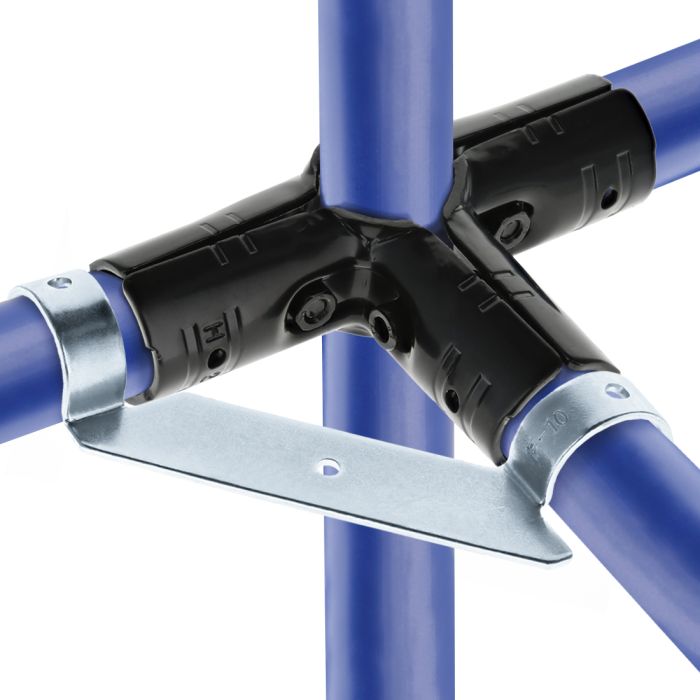

El AI-CORNER puede utilizarse para empotrar superficies de 3/4" a 1/4" de profundidad para carros, estaciones de trabajo y tableros de presentación. (x4) AI-CORNER
Este artículo hace que los tubos destaquen y acentúa la definición de los bordes. Utilizamos esta técnica para definir el contorno del tablero y proporciona un efecto de marco con los tubos. Una solución práctica para evitar que los artículos se deslicen por cualquier superficie.
También se puede utilizar para reforzar las esquinas de las estructuras.
Instala varias esquinas en forma de V, C, X o cuadrada para crear la configuración que más te guste.
Puede combinarse con el AI-SUPPORT y AI-CENTER.
Antático (ESD):
Compatible con EP-96-ST y EP-96-BK.
Pasos de instalación:
Vea la pestaña de pasos de instalación para ver cómo instalar el AI-CORNER
Desea reutilizar partes de su antiguo sistema?El AI-CORNER es compatible con muchos otros sistemas de tuberías y conectores. Consulta la pestaña de Información Técnica para saber qué sistemas son compatibles y no compatibles con nuestras piezas.
| Box Quantity | 60 |
|---|---|
| Longitud | 4 5/8 in (117mm) |
| Altura | 15/16 in (24 mm) |
| Ancho | 4 5/8 in (117 mm) |
| Weight (kg/lbs) | 0.158 lb (0.072 kg) |
| Dimensiones de la caja | Caja de cartón de 11 X 9 X 5 in (279 mm X 229 mm X 127 mm) |
| Marca compatible | Flexpipe, Creform, Fastube |
| Marca no compatible | Trilogiq |
| Material primario | Acero galvanizado laminado en caliente (SPHC) |
| Resistencia a la temperatura | -58°F a 185°F (-50°C a 85°C) |
| Conductividad eléctrica (ESD) | Si |
- Ensure you have the following parts:
- 4x AI-CORNER
- 8x F-A85/8
- 4x F-S81/2
- 2x 28mm pipes of your choice
- 1x Surface of your choice
- 1x Drill w/ #2 square head
- Press-fit AI-CORNER on P1 and P2 pipes.
- Fix the AI-CORNER to the P1 and P2 pipes with two F-A85/8 screws.
- Repeat steps 2 and 3 for the other corresponding corners.
- Inlay the S1 surface on the four AI-CORNER
- Fix the S1 surface to the four AI-CORNER with the help of four F-S81/2 screws.
