Juego de uniónes en T para juntas - ESD
- Ajustable desde 0 grados hasta 180 grados
- Compatible con tubos de 28 mm
- Se incluyen tuercas y tornillos, pero se empaquetan por separado
- Se requiere montaje
- Juego de unión con propiedades antiestáticas (ESD)
Disponible

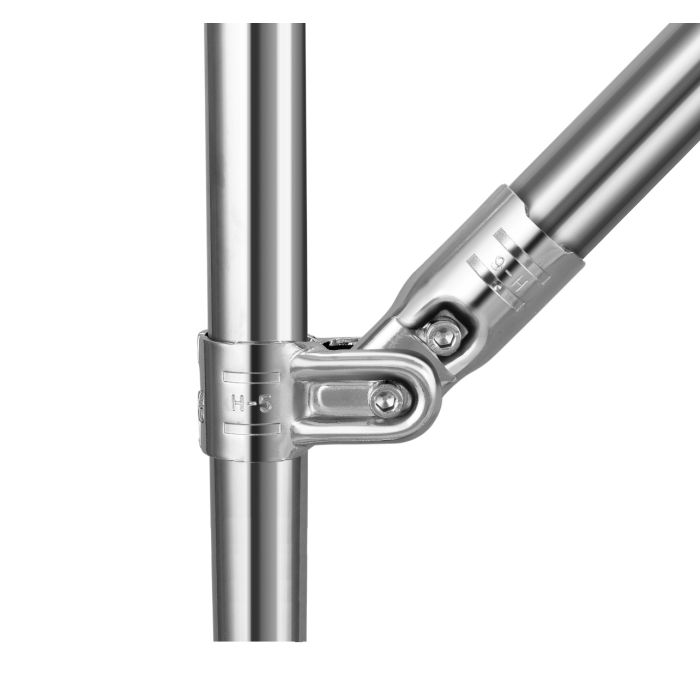

El HJ-6NP es un juego de unión cromado con propiedades antiestáticas (ESD) que permite crear una intersección de dos tubos con un ángulo ajustable. Este juego de unión se utiliza en muchas aplicaciones para crear una abertura o refuerzo.
Para montar un HJ-6NP es necesario combinar dos H-5NP y dos H-6NP junto con dos M6-25BWZ pernos y dos M6-NWZ tuercas.
Consejo de montaje:
Este juego de uniones creará una distancia de una pulgada entre los dos tubos. Esta distancia se utiliza para apoyar paneles o fabricar piezas. También es posible utilizar el HJ-6NP para crear una puerta o una bisagra de mesa plegable. Antes de considerar la HJ-6NP, le sugerimos que piense en utilizar otros juegos de unión: HJ-12NP o HJ-23NP
Información Técnica:
Este juego de unión está diseñado con 8 ranuras para un mejor agarre en el revestimiento de plástico de los tubos de 28 mm.
Pasos de instalación
Vea la pestaña Pasos de instalación para ver cómo montar este conector.
Versión sin conductividad eléctrica:
Se ofrece una versión de este juego de unión sin propiedades antiestáticas: HJ-6
¿Quiere reutilizar partes de su antiguo sistema?
El juego de uniones HJ-6NP Flexpipe es compatible con muchos otros sistemas de tuberías y conectores. Consulte la pestaña Información Técnica para saber qué sistemas son compatibles y no compatibles con nuestras piezas.
Tenga en cuenta que las tuercas y los tornillos están incluidos, pero empaquetados por separado. Se requiere montaje.
| Longitud | 4 5/8 in (117 mm) |
|---|---|
| Altura | 1 5/16 in (33 mm) |
| Ancho | 1 5/16 in (33 mm) |
| Material Thickness | 1/8 in (2.5 mm) |
| Weight (kg/lbs) | 0.497 lb (0.226 kg) |
| Marca compatible | Creform, NIS, C Tek Lean Solutions, Trilogiq (28 mm) |
| Marca no compatible | Fastube, Trilogiq (28.6 mm) |
| Material primario | Acero laminado en caliente cromado (SPHC) |
| Resistencia a la temperatura | -148°F a 572°F (-100°C a 300°C) |
| Conductividad eléctrica (ESD) | Si (10– 10^3) |
| Técnica de fabricación | Estampación y desbarbado |
- Asegúrese de tener las siguientes piezas:
- 2x H-5NP
- 2x H-6NP
- 2x pernos M6-25BWZ
- 2x tuercas M6-NWZ
- 2 tubos ESD de 28 mm de su elección
- 1x LLAVE EN T 5 mm hexagonal
- Tome los dos conectores H-6NP y colóquelos alrededor del primer tubo.
- Fije los conectores colocando un perno M6-25BWZ con una tuerca M6-NWZ en las aberturas correspondientes hasta que esté firmemente sujeto al tubo. Se recomienda una fuerza entre 12 y 14 Nm para este paso. Asegúrese de colocar los pernos en el lado más accesible.
- Agrupe los dos conectores H-5NP alrededor del segundo tubo e inserte el primer tubo con los H-6NP adjuntos. Apriete ligeramente con el perno M6-25BWZ restante y la tuerca M6-NWZ a través de ambos H-5NP y H-6NP.
- Coloque en el ángulo deseado y apriete completamente hasta que el conjunto de la junta HJ-6NP esté firmemente sujeto a los dos tubos. Se recomienda una fuerza de entre 12-14 Nm para este paso.
