Juego de unión con angulo de 45⁰ fijo
Disponible
- Compatible con tubos de 28 mm
- Se incluyen tuercas y tornillos, pero se empaquetan por separado
- Se requiere montaje
- Juego de unión con propiedades antiestáticas (ESD)

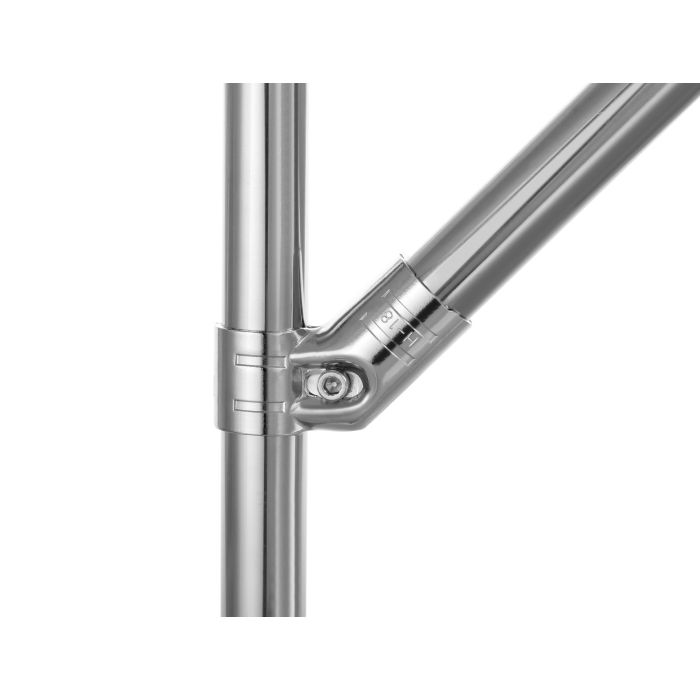

El HJ-17NP es un juego de unión cromado con propiedades antiestáticas (ESD) que permite crear una intersección de dos tubos con un ángulo no ajustable de 45 grados. Este juego de unión se utiliza para reforzar estructuras. A diferencia del HJ-6NP / HJ-6ANP / HJ-14NP, la HJ-17NP tiene nos ángulo ajustable. Esta característica lo hace especialmente útil para situaciones de refuerzo individual.
Para montar un HJ-17NP es necesario combinar un H-17NP y un H-18NP junto con una M6-25BWZ tornillo y una tuerca M6-NWZ.
Consejo de montaje:
Este juego de unión está compuesto por pocas piezas, lo que hace que su instalación sea muy rápida. Además, esta característica ayuda a reforzar la estructura, e incluso le ayuda a aumentar la capacidad de carga. Para más información sobre las diferentes formas de aumentar la capacidad de carga de su estructura, lea nuestro artículo Cómo calcular la capacidad de carga de las estructuras modulares.
Información Técnica:
Este juego de unión está diseñado con 8 ranuras para un mejor agarre del revestimiento de plástico de los tubos de 28 mm. También incluye 4 agujeros de refuerzo adicionales preperforados para garantizar una resistencia adicional a su estructura. Añadiendo un tornillo autoperforante F-A85/8, solidificará las uniones de los conectores colocados en una esquina donde existe un mayor riesgo de impacto.
Pasos de instalación
Consulte la pestaña Pasos de instalación para ver cómo montar este conector.
Versión sin conductividad eléctrica:
Se ofrece una versión de este juego de unión sin propiedades antiestáticas: HJ-17
¿Quiere reutilizar partes de su antiguo sistema?
El juego de uniones Flexpipe HJ-17NP es compatible con muchos otros sistemas de tuberías y conectores. Consulte la pestaña de Información Técnica para saber qué sistemas son compatibles y cuáles no con nuestras piezas.
Tenga en cuenta que las tuercas y los tornillos están incluidos, pero empaquetados por separado. Se requiere montaje.
| Box Quantity | N/A |
|---|---|
| Frecuencia de uso | Moderate |
| Conductividad eléctrica (ESD) | Yes |
- Ensure you have the following parts:
- 1x H-17NP
- 1x H-18NP
- 1x M6-25BWZ bolt
- 1x M6-NWZ nut
- 2x 28mm ESD pipes of your choice
- 1x T-HANDLE 5mm hex key
- Group the H-17NP with the H-18NP connector around the first pipe.
- Fix the connectors together by placing the M6-25BWZ bolt with the M6-NWZ nut in the corresponding openings, and loosely tighten. Make sure to place the bolts on the most accessible side.
- Insert the second pipe in the remaining opening of the connectors, between the first and the second positioning guidelines.
- Tighten completely until the HJ-17NP joint set is firmly attached to the two pipes. A force between 12-14 Nm is recommended for this step.
