Juego de uniónes de doble junta - ESD
- Ajustable desde 0 grados hasta 180 grados
- Compatible con tubos de 28 mm
- Se incluyen tuercas y tornillos, pero se empaquetan por separado
- Se requiere montaje
- Juego de unión con propiedades antiestáticas (ESD)
Disponible

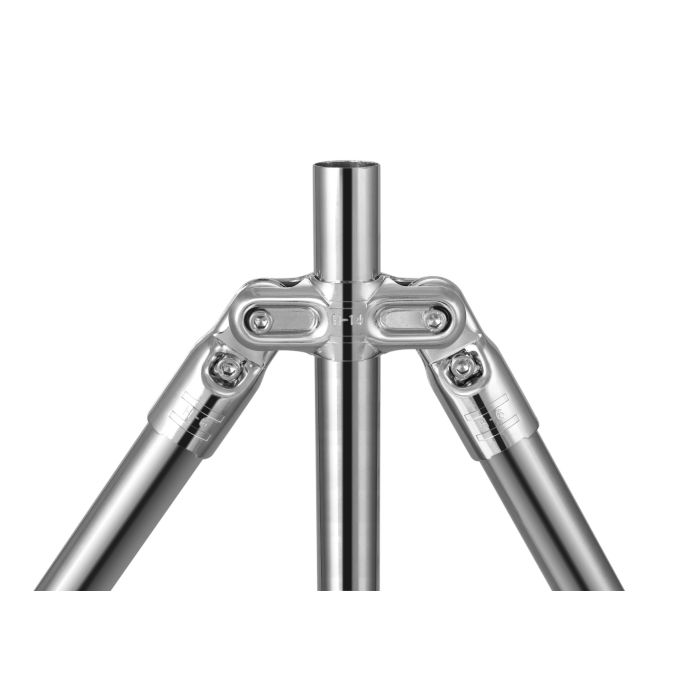

El HJ-14NP es un juego de unión cromado con propiedades antiestáticas (ESD) que permite crear una intersección de tres tubos con un ángulo ajustable a cada lado del tubo transversal.
Para montar un HJ-14NP hay que poner dos H-14NP con cuatro H-6NP, cuatro M6-25BWZ pernos y cuatro M6-NWZ tuercas. También es posible montar el HJ-14NP con cuatro H-6ANP.
Consejo de montaje:
Este juego de unión es muy similar a un HJ-6NP doble. Se utiliza con frecuencia para reforzar estructuras, o para crear articulaciones y anclajes. Este juego de unión permite que cada tubo lateral gire hasta 175 grados.
Información Técnica:
Este juego de unión está diseñado con 8 ranuras para un mejor agarre en el revestimiento de plástico de los tubos de 28 mm. Estas uniones se encuentran en el H-6NP o H-6ANP.
Pasos de instalación:
Consulte la pestaña pasos de instalación para ver cómo montar este conector.
Versión sin conductividad eléctrica:
Se ofrece una versión de este juego de unión sin propiedades antiestáticas: HJ-14
¿Quiere reutilizar partes de su antiguo sistema?
El juego de uniones Flexpipe HJ-14NP es compatible con muchos otros sistemas de tuberías y conectores. Consulte la pestaña Información Técnica para saber qué sistemas son compatibles y cuáles no con nuestras piezas.
Tenga en cuenta que las tuercas y los tornillos están incluidos, pero empaquetados por separado. Se requiere montaje.
| Longitud | 3 13/16 in (97 mm) |
|---|---|
| Altura | 1 5/16 in (33 mm) |
| Ancho | 1 13/16 in (46 mm) |
| Material Thickness | 1/8 in (2.5 mm) |
| Weight (kg/lbs) | 0.845 lb (0.384 kg) |
| Marca compatible | Creform, Fastube, Trilogique, NIS, C Tek Solutions (28 mm) |
| Marca no compatible | Trilogiq (28.6 mm) |
| Material primario | Acero laminado en caliente cromado (SPHC) |
| Resistencia a la temperatura | -148°F a 572°F (-100°C a 300°C) |
| Conductividad eléctrica (ESD) | Si |
| Técnica de fabricación | Estampación y desbarbado |
- Asegúrese de tener las siguientes piezas:
- Tome dos conectores H-6NP y colóquelos alrededor del primer tubo. Fije los conectores colocando un M6-25BWZ y un M6-NWZ en las aberturas correspondientes hasta que estén firmemente sujetos al tubo.
- Repite el paso 1 con la segunda tubería.
- Agrupe los dos conectores H-14NP alrededor del tercer tubo, e inserte el primer tubo con los conectores H-6NP adjuntos entre los conectores H-14NP a través de las aberturas correspondientes. Fije los conectores colocando un M6-25BWZ con un M6-NWZ en las aberturas correspondientes y apriete ligeramente.
- Repita el paso 3 con la segunda tubería en el lado opuesto del H-14NP.
- Coloque las primeras y segundas tuberías en los ángulos deseados y apriete completamente hasta que los H-14 estén firmemente sujetos a los conectores H-6.
