Juego de uniónes de junta extendida - ESD
- Ajustable desde 15 grados hasta 260 grados
- Compatible con tubos de 28 mm
- Se incluyen tuercas y tornillos, pero se empaquetan por separado
- Se requiere montaje
- Juego de unión con propiedades antiestáticas (ESD)
Disponible

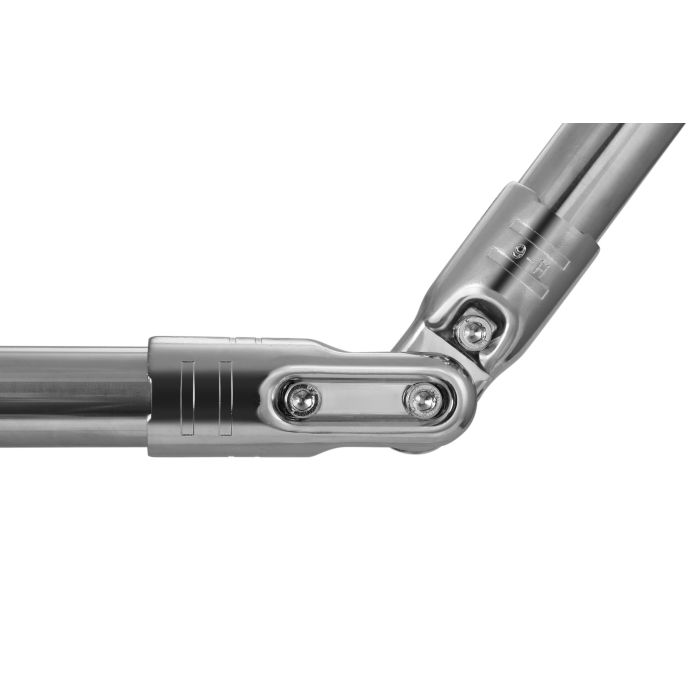

El HJ-6ANP es un juego de unión cromado con propiedades antiestáticas (ESD) que permite crear una intersección de dos tubos con un ángulo ajustable de hasta 260 grados. Este juego de unión permite trabajar con un radio de ángulo más amplio que el que permite el HJ-6NP. Se puede utilizar para muchas aplicaciones, como la creación de laterales y parte superior angulares o bastidores en forma de V con ángulos superiores a 90 grados. La distancia que se crea entre los dos tubos se utiliza para soportar paneles o fabricar piezas.
Para montar un HJ-6ANP es necesario combinar dos H-6ANP y dos H-6NP junto con tres M6-25BWZ pernos y tres M6-NWZ tuercas.
Pasos de instalación:
Consulte la pestaña pasos de instalación para ver cómo montar este conector.
Versión sin conductividad eléctrica:
Se ofrece una versión de este juego de unión sin propiedades antiestáticas: HJ-6A
¿Quiere reutilizar partes de su antiguo sistema?
El juego de uniones HJ-6ANP Flexpipe es compatible con muchos otros sistemas de tuberías y conectores. Consulte la pestaña Información Técnica para saber qué sistemas son compatibles y cuáles no con nuestras piezas.
Tenga en cuenta que las tuercas y los tornillos están incluidos, pero empaquetados por separado. Se requiere montaje.
| Longitud | 5 7/16 in (138 mm) |
|---|---|
| Altura | 1 5/16 in (33 mm) |
| Ancho | 1 5/16 in (33 mm) |
| Material Thickness | 1/8 in (2.5 mm) |
| Weight (kg/lbs) | 0.609 lb (0.277 kg) |
| Marca compatible | Creform, NIS, C Tek Lean Solutions, Trilogiq (28 mm) |
| Marca no compatible | Fastube, Trilogiq (28.6 mm) |
| Material primario | Acero laminado en caliente (SPHC) |
| Resistencia a la temperatura | -148°F a 572°F (-100°C a 300°C) |
| Conductividad eléctrica (ESD) | Si (10– 10^3) |
| Técnica de fabricación | Estampación y desbarbado |
- Asegúrese de tener las siguientes piezas:
- 2x H-6NP
- 2x H-6ANP
- 3x M6-25BWZ bolts
- 3x M6-NWZ nuts
- 2 tubos ESD de 28 mm de su elección
- 1x T-HANDLE 5mm hex key
- Toma los dos conectores H-6NP y colócalos alrededor del primer tubo.
- Fije los conectores colocando un perno M6-25BWZ con una tuerca M6-NWZ en las aberturas correspondientes hasta que esté firmemente sujeto al tubo. Se recomienda una fuerza entre 12 y 14 Nm para este paso. Asegúrese de colocar los pernos en el lado más accesible.
- Agrupa los dos conectores H-6ANP alrededor del segundo tubo y fija los conectores con un tornillo M6-25BWZ y una tuerca M6-NWZ en las aberturas correspondientes hasta que esté firmemente sujeto al segundo tubo. Se recomienda una fuerza de entre 12-14 Nm para este paso.
- Inserte la primera tubería con los conectores H-6NP adjuntos entre los conectores H-6ANP y apriételos ligeramente con el resto del perno M6-25BWZ y la tuerca M6-NWZ en ambos conectores H-6NP y H-6ANP a través de las aberturas correspondientes.
- Coloque en el ángulo deseado y apriete completamente hasta que el conjunto de la articulación HJ-6ANP esté firmemente sujeto a la primera y segunda tubería. Se recomienda una fuerza de entre 12-14 Nm para este paso.
