Juego de uniónes para intersección apilada - ESD
- Compatible con tubos de 28 mm
- Se incluyen tuercas y tornillos, pero se empaquetan por separado
- Se requiere montaje; las piezas se venden por separado
- Juego de uniones con propiedades antiestáticas (ESD)
Disponible

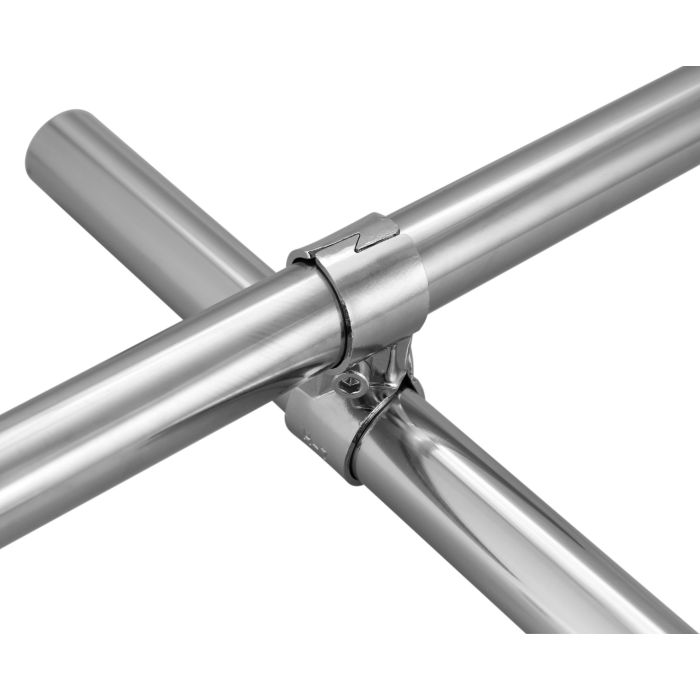

El HJ-7NP es un juego de unión cromado con propiedades antiestáticas (ESD) que permite crear una intersección de dos tubos, uno sobre otro. Este juego de unión se utiliza principalmente para reforzar estructuras construyendo soportes de estanterías, para reforzar el soporte de las ruedas, o para crear una rejilla de tubos, similar a una malla metálica soldada.
Para montar una HJ-7NP es necesario combinar dos H-7NP junto con una M6-25BWZ tornillo y una tuerca M6-NWZ.
Consejo de montaje:
Bien utilizado, este conjunto de unión puede duplicar la resistencia de los tubos perpendiculares de su estructura. Este montaje también puede crear una retícula de tubos, pero a diferencia del HJ-4NP, no comprometerá la rigidez de su estructura porque no es necesario cortar tubos. El mismo resultado puede obtenerse para tubos paralelos cuando se utiliza el HJ-13NP conjunto de uniones.
Pasos de instalación:
Consulte la pestaña pasos de instalación para ver cómo montar este conector.
Versión sin conductividad eléctrica:
Se ofrece una versión de este juego de unión sin propiedades antiestáticas: HJ-7
¿Quiere reutilizar partes de su antiguo sistema?
El juego de uniones HJ-7NP Flexpipe es compatible con muchos otros sistemas de tuberías y conectores. Consulte la pestaña Información Técnica para saber qué sistemas son compatibles y no compatibles con nuestras piezas.
Tenga en cuenta que las tuercas y los tornillos están incluidos, pero empaquetados por separado. Se requiere montaje.
| Longitud | 2 7/8 in (73 mm) |
|---|---|
| Altura | 1 5/16 in (33 mm) |
| Ancho | 1 5/16 in (33 mm) |
| Material Thickness | 1/8 in (2.5 mm) |
| Weight (kg/lbs) | 0.231 lb (0.105 kg) |
| Marca compatible | Creform, NIS, C Tek Lean Solutions, Trilogiq (28 mm) |
| Marca no compatible | Fastube, Trilogiq (28.6 mm) |
| Material primario | Acero laminado en caliente cromado (SPHC) |
| Resistencia a la temperatura | -148°F a 572°F (-100°C a 300°C) |
| Conductividad eléctrica (ESD) | Si |
| Técnica de fabricación | Estampación y desbarbado |
- Asegúrese de tener las siguientes piezas:
- 2x H-7NP
- 1x perno M6-25BWZ
- 1x tuerca M6-NWZ
- 2 tubos ESD de 28 mm de su elección
- 1x T-HANDLE Llave hexagonal de 5 mm
- Tome los dos conectores H-7NP y colóquelos alrededor del primer tubo.
- Arregle los conectores colocando el perno M6-25BWZ con la tuerca M6-NWZ en las aberturas correspondientes y apriételos ligeramente. Asegúrese de colocar los pernos en el lado más accesible.
- Desliza la segunda tubería en la abertura restante del conjunto de juntas HJ-7NP.
- Coloque en el lugar deseado y apriete completamente hasta que el HJ-7NP esté firmemente sujeto a los dos tubos. Se recomienda una fuerza entre 12-14 Nm para este paso.
