Juego de uniónes para intersección abierta - ESD
- Compatible con tubos de 28 mm
- Se incluyen tuercas y tornillos, pero se empaquetan por separado
- Se requiere montaje; las piezas se venden por separado
- Juego de uniones con propiedades antiestáticas (ESD)
Disponible

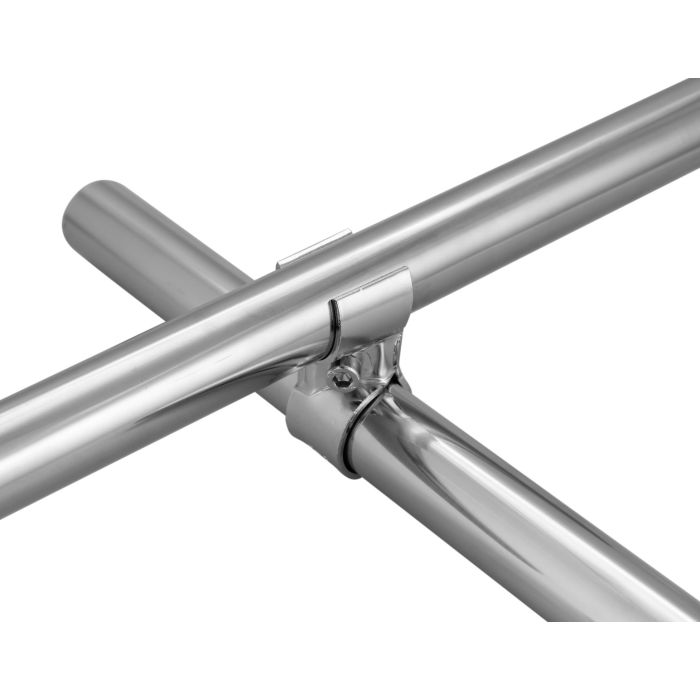

El HJ-7ANP es un juego de unión cromado con propiedades antiestáticas (ESD) que permite crear una intersección de dos tubos, uno sobre otro. Muy similar al HJ-7NP, la única diferencia es que no está completamente cerrado. Este conector permite que el tubo superior esté en contacto con una superficie.
Para montar un HJ-7NP hay que combinar dos H-7ANP junto con un M6-25BWZ y una M6-NWZ tuerca.
Consejo de montaje:
Muy útil cuando se construye una zona estrecha con el AI-CORNER y AI-CENTER accesorios y desea crear una malla metálica bajo la superficie. Este conector también evita el uso de AO-SHIM. Para las estructuras más fuertes, se recomienda utilizar el HJ-7NP en la medida de lo posible.
Pasos de instalación:
Vea la pestaña pasos de instalación para ver cómo montar este conector.
Versión sin conductividad eléctrica:
Se ofrece una versión de este juego de unión sin propiedades antiestáticas: HJ-7A
¿Quiere reutilizar partes de tu antiguo sistema?
El juego de uniones HJ-7ANP Flexpipe es compatible con muchos otros sistemas de tuberías y conectores. Consulte la pestaña Información Técnica para saber qué sistemas son compatibles y cuáles no con nuestras piezas.
Tenga en cuenta que las tuercas y los tornillos están incluidos, pero empaquetados por separado. Se requiere montaje.
| Longitud | 2 5/8 in (67 mm) |
|---|---|
| Altura | 1 5/16 in (33 mm) |
| Ancho | 1 5/16 in (33 mm) |
| Material Thickness | 1/8 in (2.5 mm) |
| Weight (kg/lbs) | 0.196 lb (0.089 kg) |
| Marca compatible | Creform, NIS, C Tek Lean Solutions, Trilogiq (28 mm) |
| Marca no compatible | Fastube, Trilogiq (28.6 mm) |
| Material primario | Acero laminado en caliente (SPHC) |
| Resistencia a la temperatura | -148°F a 572°F (-100°C a 300°C) |
| Conductividad eléctrica (ESD) | Si |
| Técnica de fabricación | Estampación y desbarbado |
- Asegúrese de tener las siguientes piezas:
- 2x H-7ANP
- 1x perno M6-25BWZ
- 1x tuerca M6-NWZ
- 2 tuberías ESD de 28 mm de tu elección
- 1x T-HANDLE Llave hexagonal de 5 mm
- Toma los dos conectores H-7ANP y colócalos alrededor del primer tubo.
- Arregle los conectores colocando el perno M6-25BWZ con la tuerca M6-NWZ en las aberturas correspondientes y apriételos ligeramente. Asegúrese de colocar los pernos en el lado más accesible.
- Deslice el segundo tubo en la abertura restante del conjunto de junta HJ-7ANP.
- Coloque en el lugar deseado y apriete completamente hasta que el HJ-7ANP esté firmemente sujeto a los dos tubos. Se recomienda una fuerza de entre 12-14 Nm para este paso.
