SKU
HJ-7A

Kit intersection superposée ouverte

Kit de connecteur en acier noir pour intersection superposée ouverte
1,55 CDN$

En stock

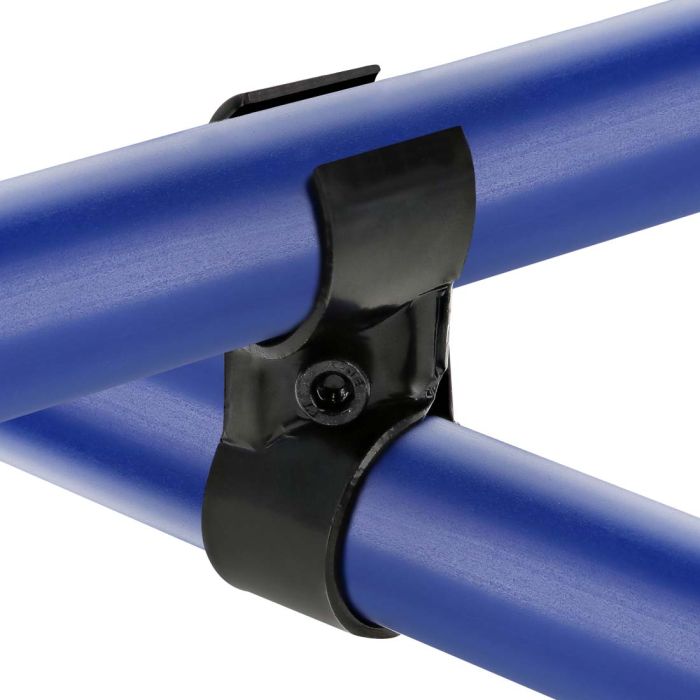

Le HJ-7A est un assemblage métallique qui vous permet de relier deux tuyaux perpendiculaires l’un au-dessus de l’autre. Cependant, à l’inverse du HJ-7, l’un des connecteurs est ouvert. C’est particulièrement important et une surface a besoin d’être en contact directement avec le tuyau. Ce peut être utilise si vous construisez une zone encastrée avec AI-CORNER et AI-CENTER et que vous voulez créer un treillis métallique en-dessous de la zone de la surface.

Pour créer un HJ-7A, vous avez besoin de combiner deux H-71 ensemble avec une vis M6-25B et un écrou M6-N. Les applications de ces connecteurs sont assez limitées parce que nous vous recommandons de travailler autant que possible avec des connecteurs fermés pour créer plus de solidité dans vos structures. Chez Flexpipe, nous réalisons aussi que vous pourriez avoir besoin d’éviter de créer un contact entre la surface et le connecteur de métal, et c’est pourquoi ce joint existe. Cet assemblage évite d’utiliser AO-SHIM.

Comme tous les connecteurs Flexpipe, le HJ-7A est compatible avec la plupart des systèmes tuyaux/joints qui existent. Comme le HJ-7, ce connecteur sera assez facile à assembler.
Plus d’information
Meilleur VendeurNon
Unités par boîteNA
Pièces nécéssaires2 (H7A) + 1 (M6-25B) + 1 (M6-N)
Hauteur extérieur en pouces1 5/16 po (33mm)
Largeur extérieur en pouces2 11/16 po (68mm)
Profondeur extérieur en pouces1 5/16 po (33mm)
Poids unitaire en livres0.196 lbs (0.089 kg)
Certification RoHSOui
RecyclableOui
Fréquence d'utilisationFaible
Pièces réutilisablesOui
Conductivité électrique (ESD)Non
CompositionAcier roulé à chaud (SPHC)
Dureté de l'acier (HRB)0,65
FiniBrillant
Résistance aux rayons UVÉlevé
Température opérationnelle du système en degrée-40°F à 122°F (-40°C à 50°C)
TraitementÉlectrodéposition cathodique noir (Ecoating)
1- Assurez-vous d'avoir les pièces suivantes:
2 H-7A
1 M6-25B
1 M6-N
2 tubes 28mm de votre choix
1 Allen key ou une perceuse muni d'un embout Allen Key 5mm
2- Prenez deux connecteurs H-7A et regroupez les autour des tubes P1 et P2.
3-Prenez un boulon M6-25B ainsi qu'un écrou M6-N et insérez ceux-ci dans l'ouverture correspondante. Assurez-vous de mettre le boulon du coté le plus facile d'accès.
4- Serrez complétement le boulon M6-25B et l'écrou M6-N ensemble jusqu'à ce que le joint HJ-7A soit fermement accrocher aux deux tubes. Une force de 9,8 Nm est recommandée pour le serrage dans cette étape.
