SKU
HJ-13

Kit tubes parallèles

Kit de connecteur en acier noir pour tubes parralèles
1,33 CDN$

En stock

  • Compatible avec les tubes 28 mm
  • Assemblage requis

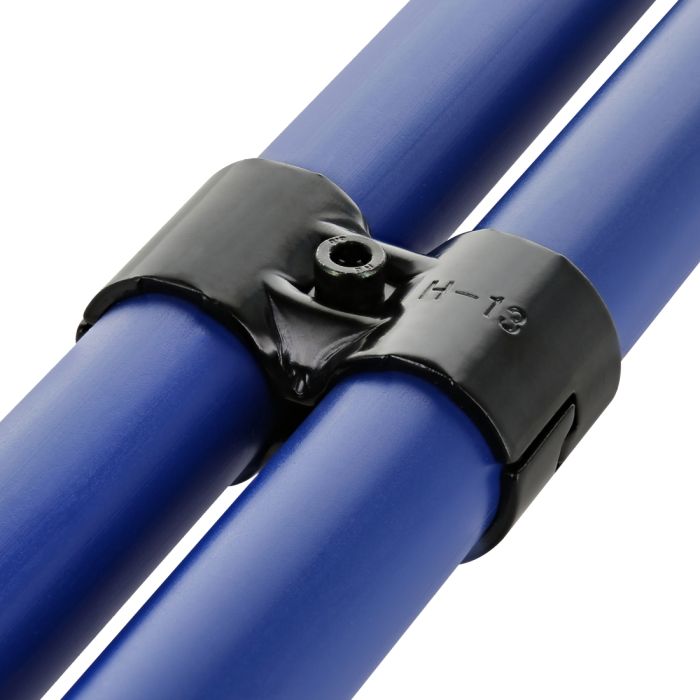

Le HJ-13 est un assemblage de joints connecteurs en acier noir pour tubes de 28 mm parallèles. Il est généralement utilisé pour renforcer la capacité de charge des structures.

Pour assembler le HJ-13, vous aurez besoin de deux H-13, d'un boulon M6-25B et d'un écrou M6-N.

Astuce d'assemblage:
Ce joint connecteur est fréquemment utilisé pour l'assemblage de poste de travail, d'étagère ou de chariot nécessitant une grande capacité de charge. Pour plus d'information sur les différents moyens d'augmenter la capacité de charge de votre structure, allez lire notre article Comment calculer la capacité de charge d'une structure modulaire.

Étapes d'installations:
Jetez un coup d'oeil à l'onglet étapes d'installations pour savoir comment assembler ce connecteur.

Version antistatique (ESD):
Une version à conductivité électrique de ce connecteur vous est offert si vous désirez construire des structures antistatiques : HJ-13NP

Vous désirez réutiliser les pièces de votre ancien système?
Le joint connecteur HJ-13 Flexpipe est compatible avec plusieurs autres systèmes de tubes et joints connecteurs. Vérifier l'onglet sur les informations techniques pour connaître les systèmes compatibles avec nos pièces.

Plus d’information
Meilleur VendeurNon
Unités par boîteNA
Pièces nécéssaires2 (H13) + 1 (M6-25B) + 1 (M6-N)
Longeur en pouces2 11/16 po (68 mm)
Largeur extérieur en pouces1 5/16 po (33 mm)
Hauteur extérieur en pouces1 5/16 po (33mm)
Largeur extérieur en pouces2 11/16 po (94mm)
Profondeur extérieur en pouces1 5/16 po (33mm)
Épaisseur du revetement en pouces1/8 po (2.5 mm)
Poids unitaire en livres0.253 lbs (0.115 kg)
Sytèmes de joints compatible avec le tubeCreform, NIS, C Tek Lean Solutions, Trilogiq (28 mm)
Sytèmes de joints non-compatible avec le tubeFastube, Trilogiq (28.6 mm)
Certification RoHSOui
RecyclableOui
Sytèmes de tubes compatibleCreform, Fastube, Trilogiq (28 mm), NIS (28 mm), C Tek Lean Solutions (28 mm)
Sytèmes de tubes non compatibleTrilogiq (28.6 mm)
Fréquence d'utilisationModéré
RéutilisableOui
Pièces réutilisablesOui
Conductivité électrique (ESD)Non
CompositionAcier roulé à chaud (SPHC)
Dureté de l'acier (HRB)68-75 HRB
FiniBrillant
Résistance aux rayons UVÉlevé
Température opérationnelle du système en degrée-148°F à 572°F (-100°C à 300°C)
TraitementÉlectrodéposition cathodique noir (Ecoating)
Technique de fabricationEstampage et ébavurage
Bande agrippanteAucune
Ligne de positionnementAucune
Trou de renforcement additionnelAucun

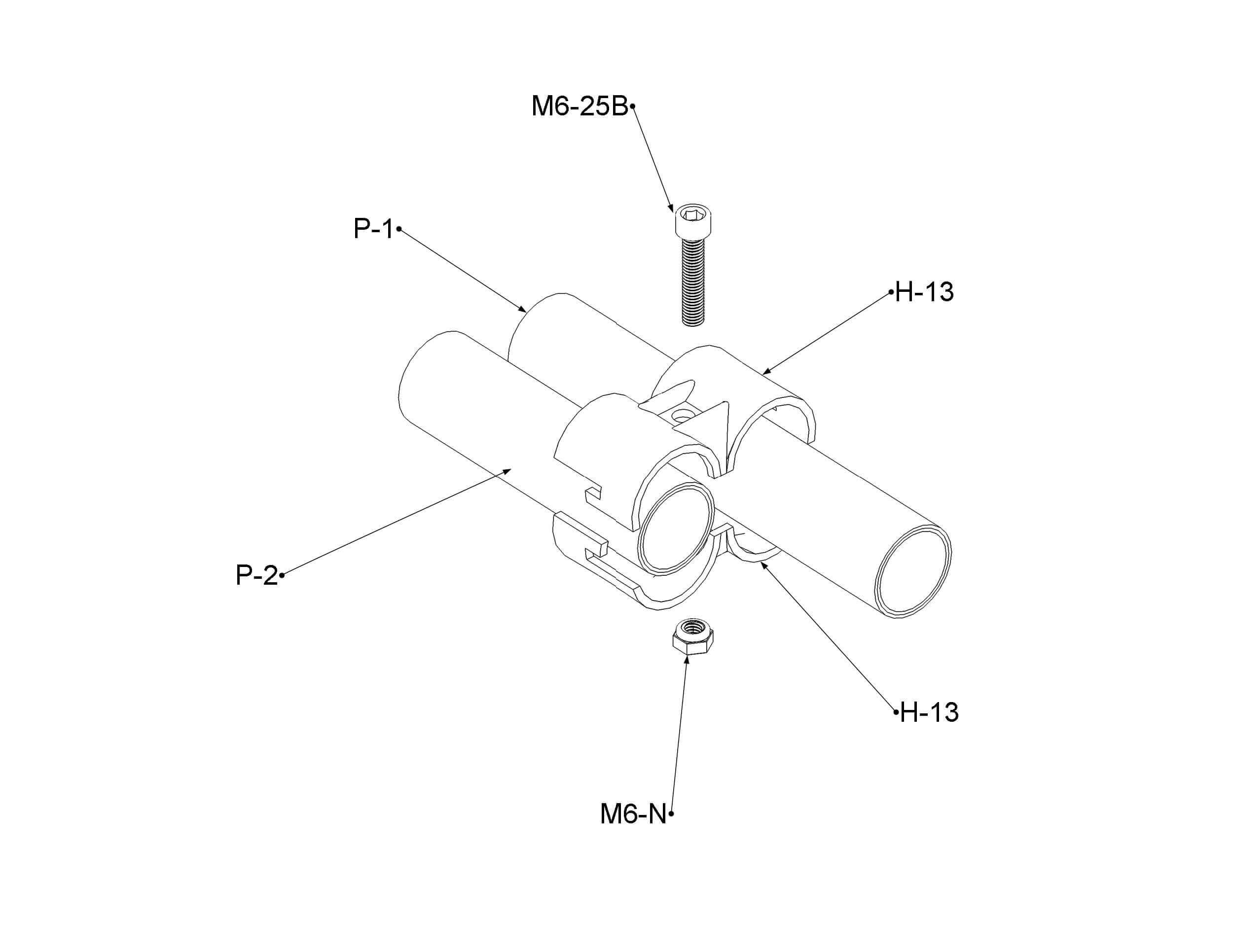

1- Assurez-vous d'avoir les pièces suivantes:
2 H-13
1 M6-25B
1 M6-N
2 tubes 28mm de votre choix
1 Allen key ou une perceuse muni d'un embout Allen Key 5mm
2- Prenez deux connecteurs H-13 et regroupez les autour des tubes P1 et P2.
3-Prenez un boulon M6-25B ainsi qu'un écrou M6-N et insérez ceux-ci dans les ouvertures correspondantes. Assurez-vous de mettre le boulon du coté le plus facile d'accès.
4- Serrez complétement le boulon M6-25B et l'écrou M6-N ensemble jusqu'à ce que le joint HJ-13 soit fermement accrocher aux deux tubes. Une force de 9,8 Nm est recommandée pour le serrage dans cette étape.
