Kit de coin
En stock
- Compatible avec les tubes 28 mm
- Assemblage requis
Le HJ-2 est un assemblage de joints connecteurs en acier noir qui permet de créer une intersection à trois tubes de 28 mm ou un angle. D'autres applications fréquentes de cet ensemble de connecteurs sont des poignées plus complexes et ergonomiques, un support à étagère ou un plateau supérieur en forme de V. Ce joint connecteur est souvent associé avec l'accessoire AI-CORNER lorsqu'une surface est positionnée sur les panneaux latéraux de votre structure.
Pour assembler un HJ-2, vous aurez besoin de combiner un H-2 ainsi qu'un H-3 ensemble avec deux boulons M6-25B et deux écrous M6-N.
Informations techniques:
Ce joint connecteur est conçu avec 10 bandes agrippantes internes pour une meilleure adhérence sur le revêtement de plastique des tubes 28mm. Il comprend également 8 trous de renforcement additionnels préperforés permettant d'assurer une solidité supplémentaire à votre structure. En y ajoutant une vis auto-perçante F-A85/8, vous solidifierez les joints connecteurs positionnés sur un coin à risque d'impact.
Étapes d'installations
Jetez un coup d'oeil à l'onglet étapes d'installations pour savoir comment assembler ce connecteur.
Version antistatique (ESD):
Une version à conductivité électrique de ce connecteur vous est offert si vous désirez construire des structures antistatiques : HJ-2NP
Vous désirez réutiliser les pièces de votre ancien système?
Le joint connecteur HJ-2 Flexpipe est compatible avec plusieurs autres systèmes de tubes et joints connecteurs. Vérifier l'onglet sur les informations techniques pour connaître les systèmes compatibles avec nos pièces.
| Pièces nécéssaires | 1x H-2 + 1x H-3 + 2x M6-25B + 2x M6-N |
|---|---|
| Longeur en pouces | 2 9/16 po (65 mm) |
| Largeur extérieur en pouces | 1 5/16 po (33 mm) |
| Hauteur extérieur en pouces | 3 1/4 po (83mm) |
| Largeur extérieur en pouces | 3 1/4 po (83mm) |
| Profondeur extérieur en pouces | 1 5/16 po (33mm) |
| Épaisseur du revetement en pouces | 1/8 po (2.5 mm) |
| Poids unitaire en livres | 0.510 lbs (0.232 kg) |
| Sytèmes de joints compatible avec le tube | Creform, NIS, C Tek Lean Solutions, Trilogiq (28 mm) |
| Sytèmes de joints non-compatible avec le tube | Fastube, Trilogiq (28.6 mm) |
| Certification RoHS | Oui |
| Recyclable | Oui |
| Sytèmes de tubes compatible | Creform, Fastube, Trilogiq (28 mm), NIS (28 mm), C Tek Lean Solutions (28 mm) |
| Sytèmes de tubes non compatible | Trilogiq (28.6 mm) |
| Fréquence d'utilisation | Très élévé |
| Réutilisable | Oui |
| Pièces réutilisables | Oui |
| Conductivité électrique (ESD) | Non |
| Composition | Acier roulé à chaud (SPHC) |
| Dureté de l'acier (HRB) | 68-75 HRB |
| Fini | Brillant |
| Résistance aux rayons UV | Élevé |
| Température opérationnelle du système en degrée | -148°F à 572°F (-100°C à 300°C) |
| Traitement | Électrodéposition cathodique noir (Ecoating) |
| Technique de fabrication | Estampage et ébavurage |
| Bande agrippante | 10 lignes de bande agrippante |
| Ligne de positionnement | 8 lignes de positionnement |
| Trou de renforcement additionnel | 5 trous de renforcement |
- Assurez-vous d'avoir les pièces suivantes:

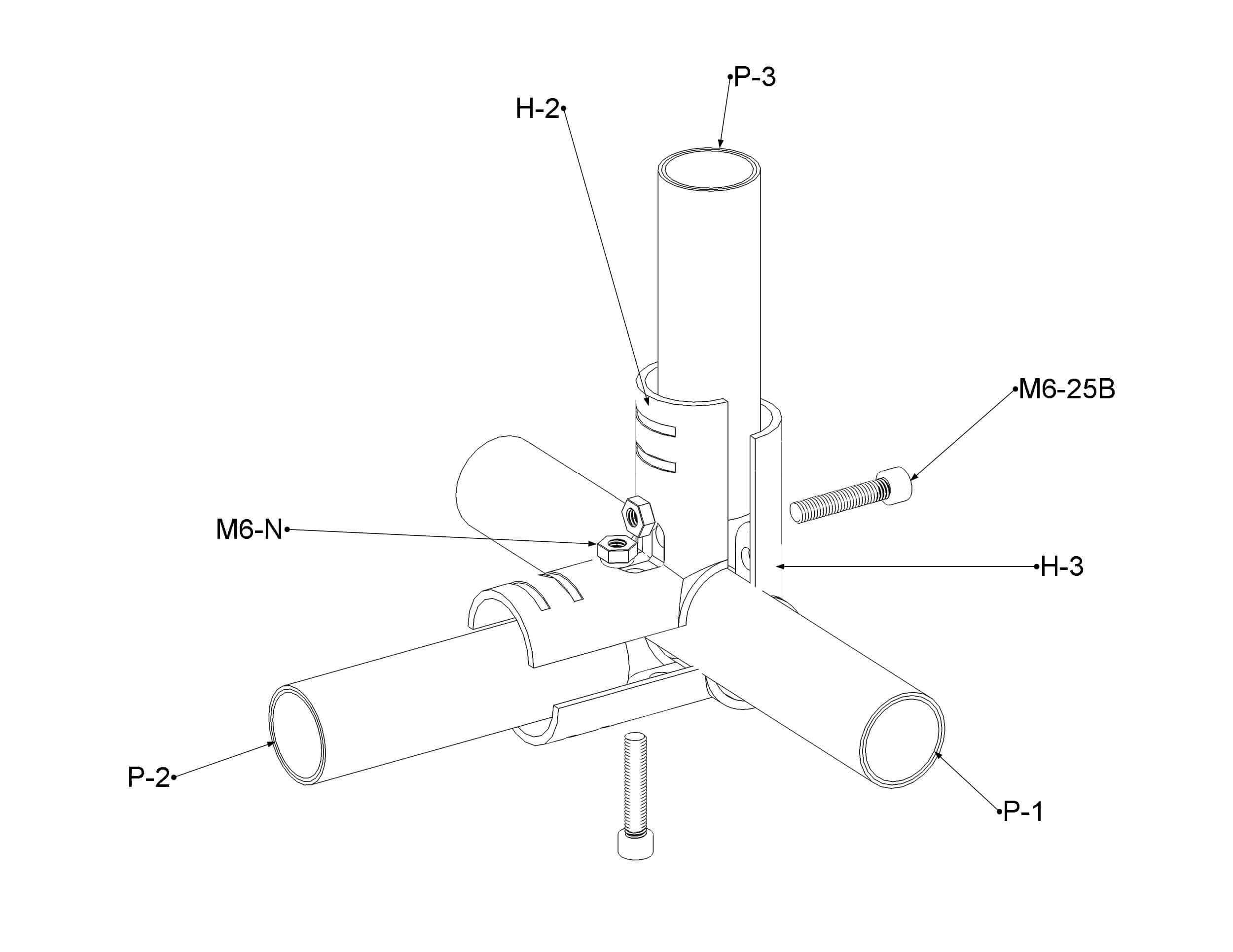

- Fixer le connecteur H-2 à l'endroit désiré sur le premier tube.
- Positionnez le connecteur H-3 à l'intérieur du H-2 pour former un coin autour du premier tube.
- Prenez deux M6-25B et les deux M6-N et insérez ceux-ci dans les ouvertures correspondantes du joint connecteur.
- Serrez les M6-25B et les M6-N ensemble de sorte que le joint connecteur puisse tenir en place, sas trop les serrer.
- Insérez les deux autres tubes dans les ouvertures restantes du joint connecteur, entre la première et la deuxième ligne de positionnement.
- Serrez complètement les M6-25B et les M6-N jusqu'à ce que le HJ-2 soit fermement accroché aux tubes.
