Connecteur extérieur coin
- Connecteur utilisé pour l'assemblage du joint HJ-2
- Compatible avec les tubes 28 mm
- 60 unités par boîte (veuillez commander la pièce à l'unité)

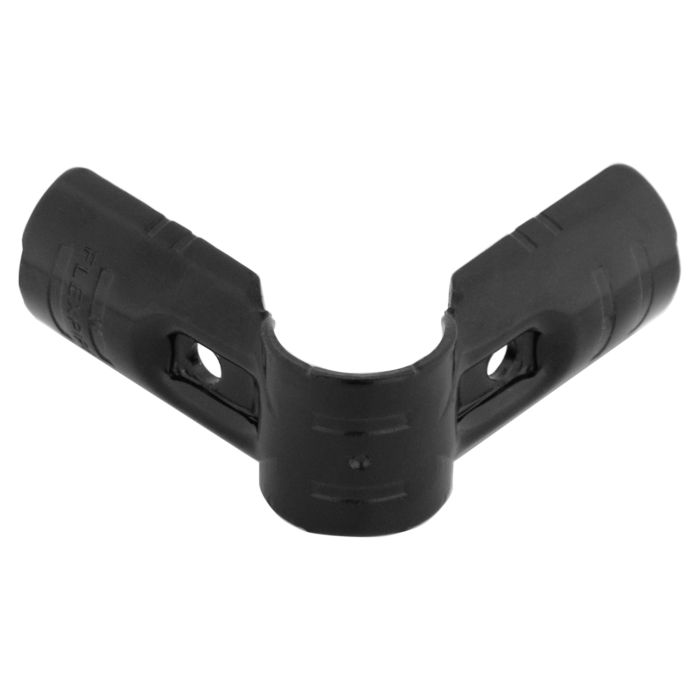

Le H-3 est un connecteur d'acier noir utilisé pour l'assemblage du joint connecteur
Nous vous conseillons de toujours avoir une boîte de H-3 en inventaire, puisque c'est une pièce que vous utiliserez fréquemment dans la configuration de vos structures. Si vous désirez garder un inventaire de pièces Flexpipe en vrac, cette vidéo pourrait vous aider à connaître le pourcentage de chacune des pièces que nous suggérons de commander selon vos besoins.
Informations techniques
Ce connecteur est conçu avec 4 bandes agrippantes internes pour une meilleure adhérence sur le revêtement de plastique des tubes 28 mm. Il comprend également 2 trous de renforcement additionnels préperforés permettant d'assurer une solidité supplémentaire à votre structure. En y ajoutant une vis à métal (ancrage auto-perçant) F-A85/8, vous solidifierez les joints connecteurs positionnés sur un coin à risque d'impact.
Version antistatique (ESD):
Une version à conductivité électrique de ce connecteur vous est offert si vous désirez construire des structures antistatiques : H-3NP
Vous désirez réutiliser les pièces de votre ancien système?
Le connecteur H-3 Flexpipe est compatible avec plusieurs autres systèmes de tubes et joints connecteurs. Vérifier l'onglet sur les informations techniques pour connaître les sytèmes compatbiles avec nos pièces.
Tous nos connecteurs se vendent à l'unité.
Afin de vous faciliter la tâche, nous inscrivons la quantité comprise dans une boîte si vous désirez commander une boîte complète. Cependant, notre système de commande ne prend en compte que les montants unitaires. Veuillez inscrire la quantité totale de connecteurs que vous désirez recevoir (par exemple; 60 unités = 1 boîte).
| Unités par boîte (vendu séparément) | 60 unités par boîte |
|---|---|
| Longeur en pouces | 2 9/16 po (65 mm) de chaque côté |
| Hauteur extérieur en pouces | 3/4 po (19 mm) |
| Largeur extérieur en pouces | 1 5/16 po (33 mm) |
| Profondeur extérieur en pouces | 1 5/16 po (33 mm) |
| Épaisseur du revetement en pouces | 1/8 po (2.5mm) |
| Poids unitaire en livres | 0.264 lbs (0.120 kg) |
| Dimensions d'une boîte en pouces | 11 X 9 X 5 po (280mm X 225mm X 130mm) |
| Sytèmes de joints compatible avec le tube | Creform, NIS, C Tek Lean Solutions, Trilogiq (28 mm) |
| Sytèmes de joints non-compatible avec le tube | Fastube, Trilogiq (28.6 mm) |
| Sytèmes de joints non-compatible avec le tube | Trilogiq, Fastube |
| Certification RoHS | Oui |
| Recyclable | Oui |
| Sytèmes de tubes compatible | Creform, Fastube, Trilogiq (28 mm), NIS (28 mm), C Tek Lean Solutions (28 mm) |
| Sytèmes de tubes non compatible | Trilogiq (28.6 mm) |
| Fréquence d'utilisation | Très élévé |
| Réutilisable | Oui |
| Conductivité électrique (ESD) | Non |
| Composition | Acier roulé à chaud (SPHC) |
| Dureté de l'acier (HRB) | 68-75 HRB |
| Fini | Brillant |
| Résistance aux rayons UV | Élevé |
| Température opérationnelle du système en degrée | -148°F à 572°F (-100°C à 300°C) |
| Traitement | Électrodéposition cathodique noir (Ecoating) |
| Technique de fabrication | Estampage et ébavurage |
| Bande agrippante | 6 lignes de bande agrippante |
| Ligne de positionnement | 4 lignes de positionnement |
| Trou de renforcement additionnel | 3 trous de renforcement |
