Écrou pour connecteurs
- Utilisé pour assembler tous nos connecteurs Flexpipe
- Haute résistance à la corrosion
- 3600 unités par boîte (veuillez commander individuellement)

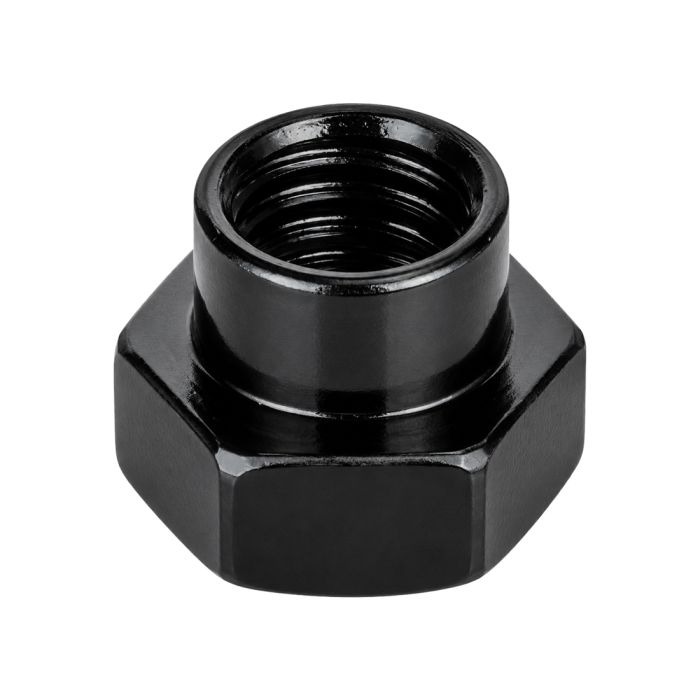

Le M6-N est un écrou en métal enduit noir qui est utilisé pour assembler les 18 connecteurs différents du système Flexpipe.
Garder une boîte ou deux de M6-N en inventaire est crucial, car vous en utiliserez une bonne quantité pour chaque structure. Cet écrou et le boulon M6-25B sont le fondement de toutes les structures Flexpipe.
L'écrou M6-N a été conçu pour assembler les connecteurs Flexpipe HJ, et il a été créé uniquement pour cela. Nous vous déconseillons d'utiliser cette pièce avec l'écrou M6-N pour connecter autre chose que le système Flexpipe.
Informations techniques:
(Il est essentiel que le boulon et l'écrou soient serrés entre 12-14 N.m de couple)
Version antistatique (ESD):
Veillez à sélectionner la version antistatique M6-25NWZ pour tous les connecteurs ESD. Cette version est nickelée pour offrir les mêmes caractéristiques ESD que les connecteurs nickelés.
| Unités par boîte (vendu séparément) | 3600 |
|---|---|
| Hauteur extérieur en pouces | 5/16 po (8mm) |
| Poids unitaire en livres | 0.004 lbs (0.002 kg) |
| Dimensions d'une boîte en pouces | 11 X 9 X 5 po (279mm X 229mm X 127mm) |
| Utilisations courantes de ce produit | HJ-1, HJ-2, HJ-3, HJ-4, HJ-5, HJ-6, HJ-6A, HJ-7, HJ-7A, HJ-8, HJ-9, HJ-12, HJ-13, HJ-14, HJ-17, HJ-19 et HJ-90 |
| Recyclable | Oui |
| Sytèmes de tubes compatible | Flexpipe, Creform, Fastube |
| Sytèmes de tubes non compatible | Trilogiq |
| Réutilisable | Oui |
| Conductivité électrique (ESD) | Oui |
| Composition | Acier rollé à chaud (SPHC) |
| Dureté de l'acier (HRB) | 0,65 |
| Fini | Brillant |
| Température opérationnelle du système en degrée | -58°F à 185°F (-50°C à 85°C) |
| Traitement | Galvanisé |
| Technique de fabrication | Pressed |
- Assurez-vous d'avoir les pièces suivantes:
- 1x Ensemble de connecteurs de votre choix
- (1-4)x Boulons M6-25B (ensemble de connecteurs)
- (1-4)x Écrous M6-N (ensemble de connecteurs)
- (2-5) tubes de 28 mm de votre choix (ensemble de connecteurs)
- 1 clé Allen en T-HANDLE de 5 mm
- Regroupez les connecteurs autour des tubes correspondants.
- Assurez-vous de placer le boulon du côté le plus accessible et insérez le plus petit diamètre de l'écrou dans le trou correspondant.
- Serrez sans serrer tous les boulons M6-25B et les écrous M6-N en les plaçant dans les ouvertures correspondantes du ensemble de connecteurs particulier (appuyez sur l'écrou dans le connecteur avec le bout de votre doigt et tournez le boulon dans l'écrou avec l'autre main).
- Insérez complètement tous les tubes
- Serrez complètement le M6-25B et le M6-N ensemble jusqu'à ce que le ensemble de connecteurs soit fermement fixé aux tubes. Une force entre 12-14 Nm est recommandée pour cette étape.
