SKU
HJ-7ANP

Kit intersection superposée ouverte

Kit de connecteur en acier chromé pour intersection superposée ouverte
2,00 CDN$

En stock

  • Compatible avec les tubes 28 mm
  • Assemblage requis; se vend en pièce détachée
  • Joint connecteur à propriétés antistatiques (ESD)

Le HJ-7ANP est un assemblage de joints connecteurs d'acier chromé à propriétés antistatiques (ESD). Cet ensemble permet de relier deux tubes perpendiculairement, l'un au-dessus de l'autre. Très similaire au HJ-7NP, à la seule différence que celui-ci n'est pas compl&eagrave;tement fermé. Ce connecteur permet au tube du dessus d'être en contact avec une surface.

Pour assembler un HJ-7ANP, vous aurez besoin de combiner deux H-7ANP ensemble avec un boulon M6-25BWZ et un écrou M6-NWZ.

Astuce d'assemblage:

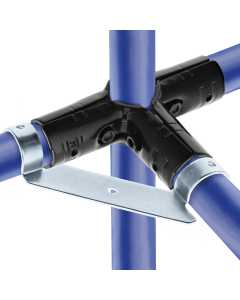

Très utile lorsque vous construisez une zone encastrée avec les accessoires AI-CORNER et AI-CENTER et que vous voulez créer un treillis métallique en-dessous de la surface. L'utilisation de ce connecteur évite d'utiliser un AO-SHIM. Pour davantage de solidité dans vos structures, nous recommandons d'utiliser le HJ-7NP autant que possible.

Étapes d'installations
Jetez un coup d'oeil à l'onglet étapes d'installations pour savoir comment assembler ce connecteur.

Version sans conductivité électrique:
Une version de ce connecteur vous est offert sans propriétés antistatiques : HJ-7A

Vous désirez réutiliser les pièces de votre ancien système?
Le connecteur HJ-7ANP Flexpipe est compatible avec plusieurs autres systèmes de tubes et joints connecteurs. Vérifier l'onglet sur les informations techniques pour connaître les sytèmes compatbiles avec nos pièces.

Plus d’information
Meilleur VendeurNon
Unités par boîteNA
Longeur en pouces2 5/8 po (67 mm)
Largeur extérieur en pouces1 5/16 po (33 mm)
Épaisseur du revetement en pouces1/8 po (2.5 mm)
Poids unitaire en livres0.196 lbs (0.089 kg)
Sytèmes de joints compatible avec le tubeCreform, NIS, C Tek Lean Solutions, Trilogiq (28 mm)
Sytèmes de joints non-compatible avec le tubeFastube, Trilogiq (28.6 mm)
Certification RoHSOui
RecyclableOui
Sytèmes de tubes compatibleCreform, Fastube, Trilogiq (28 mm), NIS (28 mm), C Tek Lean Solutions (28 mm)
Sytèmes de tubes non compatibleTrilogiq (28.6 mm)
RéutilisableOui
Conductivité électrique (ESD)Oui
CompositionAcier roulé à chaud (SPHC)
Dureté de l'acier (HRB)68-75 HRB
FiniBrillant
Température opérationnelle du système en degrée-148°F à 572°F (-100°C à 300°C)
TraitementPlacage en acier chromé
Technique de fabricationEstampage et ébavurage
Bande agrippanteAucune
Ligne de positionnementAucune
Trou de renforcement additionnelAucun
