SKU
WF-UP

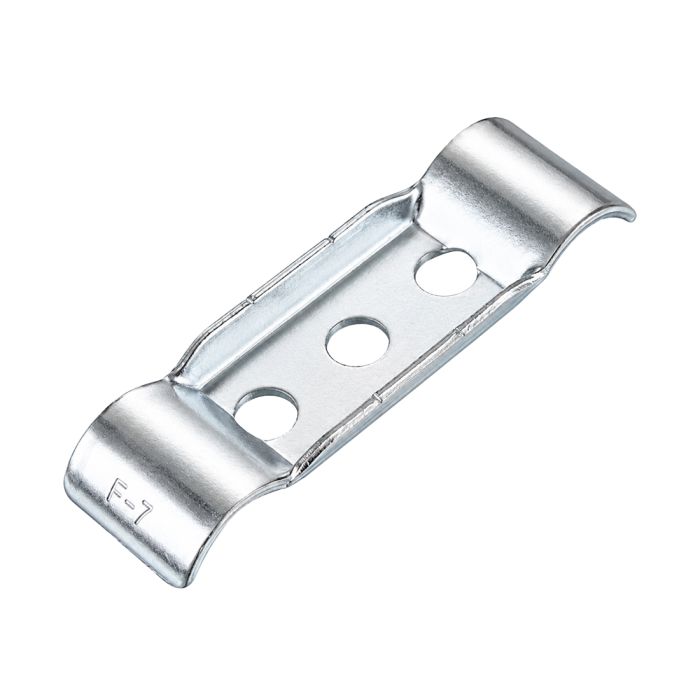

Support supérieur pour roues (2 par roues) en acier zingué

Support supérieur pour roues (2 par roues) en acier zingué
1,31 CDN$
Stocks
Farnham: 5150
Los Angeles: 2375
Lawrenceville: 10564
  • Utilisé pour installer des roues à plaque
  • Acier galvanisé
  • Combiner avec WF-LOW

Le WF-UP est un support métallique utilisé pour fixer les roues à plaque conjointement avec le WF-LOW sur les structures Flexpipe, telles que le W-4PSB et le W-4PF.

WF-UP et WF-LOW sont installés avec deux boulons M8-35B et deux écrous M8-N.

Vous pouvez utiliser ce support pour stabiliser deux tubes comme alternative au HJ-13. Étant donné que les supports sont plus longs que le HJ-13, cela pourrait être une bonne option.

Cet accessoire n'est pas destiné aux roues de six pouces. La version plus grande de ce support doit être choisie si c'est ce dont vous avez besoin. Donc, si vous utilisez des roues W-6PSB ou W-6PF, assurez-vous d'utiliser la page produit WF-LARGE.

Antistatique (ESD):
Compatible avec EP-96-ST et EP-96-BK.

Étapes d'installation:
Voir l'onglet des étapes d'installation pour voir comment assembler le WF-UP.

Vous souhaitez réutiliser des parties de votre ancien système?
Le WF-UP est compatible avec de nombreux autres systèmes de tubes et de connecteurs. Consultez l'onglet Informations techniques pour savoir quels systèmes sont compatibles et non compatibles avec nos pièces.

Plus d’information
Quantité par boîte180
Longueur4 9/16 po (116 mm)
Hauteur1/2 po (13 mm)
Largeur1 5/16 po (33 mm)
Poids0.180 lb (0.082 kg)
Dimensions de la boîteBoîte de carton de 11 X 9 X 5 po (279 mm X 229 mm X 127 mm)
Utilisations courantes de ce produitUtilisé pour installer des roues à plaque
Marque compatibleFlexpipe, Creform, Fastube
Marque non compatibleTrilogiq
Matière premièreAcier roulé à chaud (SPHC) galvanisé
Résistance à la température-58°F à 185°F (-50°C à 85°C)
Conductivité électrique (ESD)Oui
Technique de fabricationPlié
  1. Assurez-vous d'avoir les pièces suivantes:
    • 1x W-4PSB ou W-4PF
    • 2x WF-LOW
    • 2x WF-UP
    • 4x M8-35B
    • 4x M8-N
    • 2x tubes 28mm de votre choix
    • 1x clé à molette (wrench)
    • 1x clé à cliquet (ratchet)
  2. Assurez-vous que la structure soit nivelée, afin d'éviter que celle-ci ne ballotte.
  3. Retournez votre structure pour avoir un accès plus facile aux tubes du bas.
  4. Assurez-vous que les tubes soient parallèles et possèdent 3 1/4 po d'espacement.
  5. Déposez les deux WF-LOW perpendiculairement sur les tubes
  6. Déposez la roue sur les deux WF-LOW et alignez les ouvertures
  7. Regroupez un WF-UP avec un WF-LOW afin que ceux-ci se referment autour des tubes.
  8. Insérez les boulons M8-35B et les écrous M8-N dans les ouvertures correspondantes et serrez-les de quelques filets.
  9. Répétez les étapes 6 et 7 avec le deuxième WF-UP ainsi que les écrous et boulons restants.
  10. Serrez complètement les quatre boulons M8-35B et les quatre écrous M8-N ensemble, jusqu'à ce que toutes les pièces soient fermement accrocher aux tubes.
