Support inférieur pour roues

Name: Support inférieur pour roues
SKU: WF-LOW
Price: 1.27 CAD
Availability: InStock

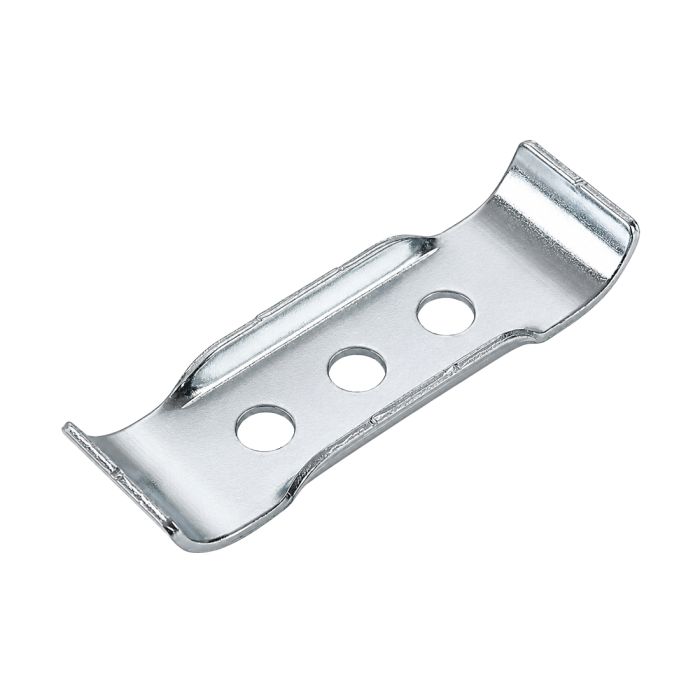

Support inférieur pour roues (2 par roues) en acier zingué

Soyez le premier à commenter ce produit

1,27CDN$

Stocks

Farnham: 5028

Los Angeles: 13575

Lawrenceville: 3552

Utilisé pour installer des roues à plaque
Acier galvanisé
Combiner avec WF-UP

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Description

Le WF-LOW est un support métallique utilisé pour fixer les roues à plaque conjointement avec le WF-UP sur les structures Flexpipe, telles que le W-4PSB et le W-4PF.

WF-UP et WF-LOW sont installés avec deux boulons M8-35B et deux écrous M8-N.

Vous pouvez utiliser ce support pour stabiliser deux tubes comme alternative au HJ-13. Étant donné que les supports sont plus longs que le HJ-13, cela pourrait être une bonne option.

Cet accessoire n'est pas destiné aux roues de six pouces. La version plus grande de ce support doit être choisie si c'est ce dont vous avez besoin. Donc, si vous utilisez des roues W-6PSB ou W-6PF, assurez-vous d'utiliser la page produit WF-LARGE.

Antistatique (ESD):
Compatible avec EP-96-ST et EP-96-BK.

Étapes d'installation:
Voir l'onglet des étapes d'installation pour voir comment assembler le WF-UP.

Vous souhaitez réutiliser des parties de votre ancien système?
Le WF-UP est compatible avec de nombreux autres systèmes de tubes et de connecteurs. Consultez l'onglet Informations techniques pour savoir quels systèmes sont compatibles et non compatibles avec nos pièces.

Informations techniques

Plus d’information
Unités par boîte (vendu séparément)	180
Hauteur extérieur en pouces	5/8 po (16mm)
Largeur extérieur en pouces	4 9/16 po (116mm)
Profondeur extérieur en pouces	1 5/16 po (33mm)
Poids unitaire en livres	0.174 lbs (0.079 kg)
Dimensions d'une boîte en pouces	11 X 9 X 5 po (279mm X 229mm X 127mm)
Recyclable	Oui
Sytèmes de tubes compatible	Flexpipe, Creform, Fastube
Sytèmes de tubes non compatible	Trilogiq
Réutilisable	Oui
Conductivité électrique (ESD)	Oui
Composition	Acier rollé à chaud (SPHC)
Dureté de l'acier (HRB)	0,65
Fini	Brillant
Température opérationnelle du système en degrée	-58°F à 185°F (-50°C à 85°C)
Traitement	Galvanisé
Technique de fabrication	Plié et soudé

Étapes d'installation

Assurez-vous d'avoir les pièces suivantes:
- 1x W-4PSB ou W-4PF
- 2x WF-LOW
- 2x WF-UP
- 4x M8-35B
- 4x M8-N
- 2x tubes 28mm de votre choix
- 1x clé à molette (wrench)
- 1x clé à cliquet (ratchet)
Assurez-vous que la structure soit nivelée, afin d'éviter que celle-ci ne ballotte.
Retournez votre structure pour avoir un accès plus facile aux tubes du bas.
Assurez-vous que les tubes soient parallèles et possèdent 3 1/4 po d'espacement.
Déposez les deux WF-LOW perpendiculairement sur les tubes
Déposez la roue sur les deux WF-LOW et alignez les ouvertures
Regroupez un WF-UP avec un WF-LOW afin que ceux-ci se referment autour des tubes.
Insérez les boulons M8-35B et les écrous M8-N dans les ouvertures correspondantes et serrez-les de quelques filets.
Répétez les étapes 6 et 7 avec le deuxième WF-UP ainsi que les écrous et boulons restants.
Serrez complètement les quatre boulons M8-35B et les quatre écrous M8-N ensemble, jusqu'à ce que toutes les pièces soient fermement accrocher aux tubes.
