SKU
R85-TS

Butée surélevée fin de convoyeur

Support de convoyeur avec butée surélevée en acier zingué
5,35CDN$
Stocks
Farnham: 1284
Los Angeles: 2009
Lawrenceville: 1152
  • Conductivité électrique (ESD)
  • Support de convoyeur R85-MS avec une butée surélevée soudée de 1 pouce
  • Compatible avec d'autres systèmes de tubes et joints connecteurs de 1 1/16 po (28mm)

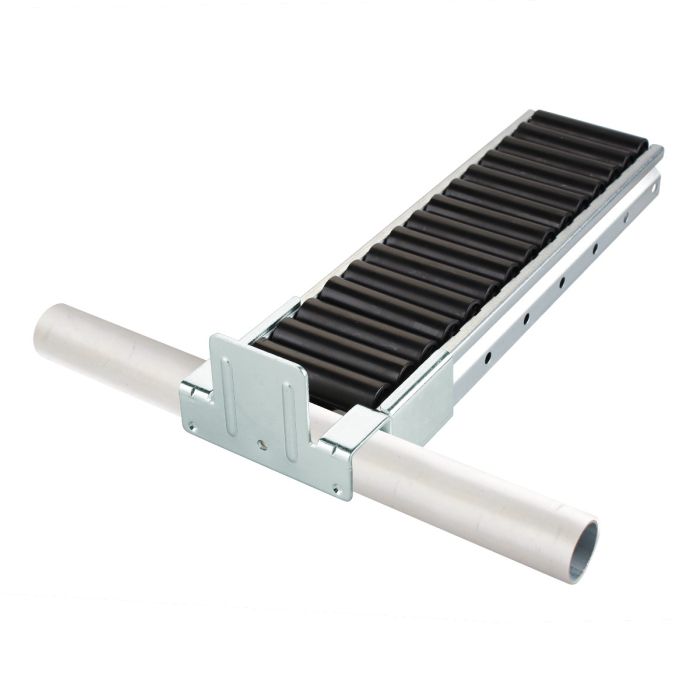

R85-TS est un support de convoyeur en acier zingué avec une butée surélevée soudée de 1 pouce. Utilisez cet item à l'extrémité du rail de convoyeur pour l'arrêt des conteneurs légers.

La section d'ancrage possède deux petites bosses afin que le support puisse s'agripper au tube. Nous recommandons d'ajouter une vis F-A85/8 pour solidifier le support au tube.

Tous les accessoires de convoyeurs Flexpipe R85 sont conçus pour s'adapter parfaitement au R85-RT96 et sont compatibles avec tous les systèmes de tubes et joints connecteurs de 28mm.

Certains systèmes n'ont pas la même taille de convoyeur, assurez-vous de vérifier la fiche technique pour voir si vos anciennes pièces de convoyeur sont compatibles.

Obtenez des conseils utiles sur chacun des composants des convoyeurs ainsi que des idées de configuration via la page Comment construire des racks à gravité modulaires.

Tous les composants de convoyeurs Flexpipe sont à conductivité électrique (ESD), vous permettant de construire des structures antistatiques pour le transport de pièces électroniques et électriques.

Vous ne savez pas par où commencer? Notre kit de départ pour flow rack pourrait bien vous être utile!

Plus d’information
Unités par boîte (vendu séparément)15
Longeur en pouces3 1/18 in (78 mm)
Hauteur extérieur en pouces1 5/16 in (33 mm)
Largeur extérieur en pouces3 9/16 in (90.6 mm)
Profondeur extérieur en pouces2 in (50 mm)
Poids unitaire en livres0.44 lb (0.20 kg)
Dimensions d'une boîte en pouces11 X 9 X 5 in (279mm X 229mm X 127mm)
Hauteur totale en pouces2 5/16 in (57.6 mm)
Sytèmes de supports compatibleCreform, NIS, C Tek, Fastube
Sytèmes de convoyeurs compatibleCreform, NIS, C Tek, Fastube small wheel conveyors
Sytèmes de convoyeurs non compatibleTrilogiq
RecyclableYes
Sytèmes de tubes compatibleFlexpipe, Creform, Fastube
Sytèmes de tubes non compatibleTrilogiq
RéutilisableYes
Conductivité électrique (ESD)Yes
CompositionHot rolled steel (SPHC)
Dureté de l'acier (HRB)0.65
FiniShiny
Température opérationnelle du système en degrée-148°F to 428°F (-100°C to 220°C)
TraitementGalvanized
Technique de fabricationPressed and deburring
Trou de renforcement additionnelYes
Capacité de charge par mètre en livres705 lb (320 kg)
Composition des railsHot rolled steel (SPHC)
  1. Assurez-vous d'avoir les pièces suivantes:
    • 1x R85-TS
    • 1x F-A85/8
    • 1x tube de 28mm
    • 1x R85-RT96
    • 1x Drill
  2. Insérez le R85-RT96 à l'intérieur du R85-TS.
  3. Accrochez le R85-TS sur le tube perpendiculairement.
  4. Vissez une F-A85/8 à travers le tube dans l'ouverture correspondante afin de fixer le support R85-TS.
Rédigez votre propre commentaire
Vous commentez :Butée surélevée fin de convoyeur
Conseils de l'expert
Jonathan home
This product is excellent when you want the beginning and the end of your track to stay on the same level.
Astuce par Jonathan home - Industrial Designer
