Sélectionnez une liste d'achat
SKU
L-M132012K4C

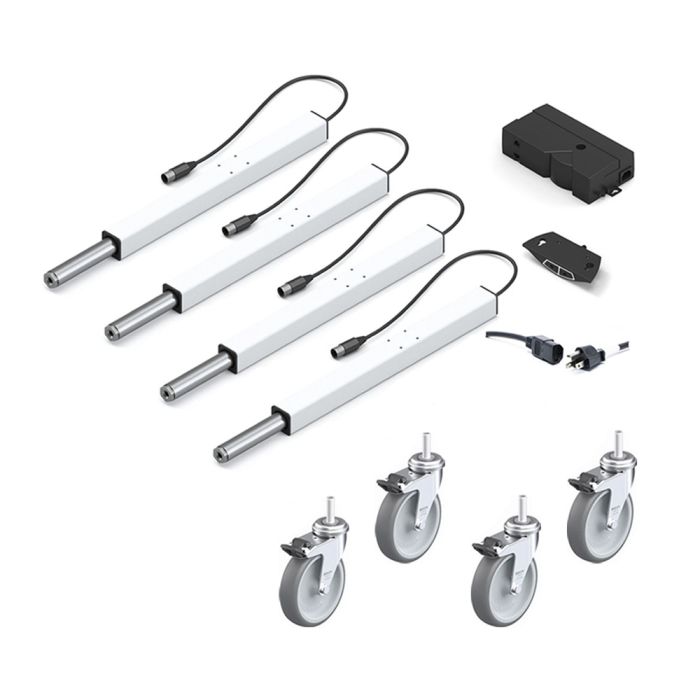

Kit de levage motorisé 12" avec roulettes - 1320 lb

Kit élévateur motorisé avec roues pivotante
1 699,80 CDN$

En stock

  • Le système est actionné au moyen d'un entraînement de broche interne entraîné par un moteur électrique. La capacité de chargement maximale est de 1320 lb (598 kg) et la plage de réglage est jusqu'à 11,8 '' (300 mm).
  • En utilisant le kit de levage, vous pouvez adapter votre table de travail qui auparavant ne pouvait pas être réglée en hauteur en quelques étapes, ce qui la rend réglable en hauteur. Ce système de levage "Bolt-On" est facile à installer avec les ensembles de joints HJ-15, inclus dans le kit.
  • MISE À JOUR OCT. 2021 : Ajout des pièces qui permettent de fixer les pieds sur les tubes et la mnivelle sur une surface.
  • Le kit comprend 4 pieds de mise à niveau et 4 roues pivotantes de 4 pouces avec frein

Le système Bolt-On est livré sous forme de kit pour la mise à niveau. Vous pouvez adapter votre table de travail qui auparavant ne pouvait pas être réglée en hauteur en quelques étapes, ce qui la rend réglable en hauteur. Le système comprend:

  • Boîtier de commande et interrupteur de commande manuelle
  • Quatre colonnes élévatrices "Bolt-On"
  • Quatre sections de câble flexible de 3 m (9 pi)
  • Pieds ajustable
  • Quatre roues pivotantes de 4 pouces avec frein W-4ESBLK
  • Gabarits de perçage, clips de tube et attaches de câble
  • Instructions d'installation et d'utilisation

Ils conviennent parfaitement aux applications en salle blanche dans les domaines de la technologie médicale, de l'aérospatiale, du biomédical et de la fabrication électronique. A réussi la classe de salle blanche 3 selon la classe ISO 14644-1.

La capacité de chargement maximale est de 1320 lb (598 kg) et la plage de réglage est jusqu'à 11,8 "(300 mm).

Les câbles connectés au dispositif de contrôle (boîte noire) mesurent 78 pouces (1,98 m) de long. Le câble d'alimentation de la station de travail mesure 9 pieds (2,75 m) de long.

Téléchargez ici le manuel complet et les instructions de montage

Réinitialisation
Le système de levage de broche soulève et rétracte la charge à l'aide d'un moteur. Aucune force de rappel n'est requise.

Répartition de la charge
Les systèmes de levage sont conçus pour des charges réparties de manière inégale sur la surface de travail. La charge maximale sur la surface de travail ne doit pas dépasser la capacité de levage nominale du système. La charge maximale par cylindre ne doit pas dépasser la capacité de levage nominale divisée par le nombre de cylindres x 1,5.

Cycle de travail
Les systèmes de levage sont conçus pour un cycle de travail de 10%. Cela signifie que neuf minutes de temps de repos sont fournies par minute de temps de fonctionnement. Ces systèmes réglables ne sont pas conçus pour un fonctionnement continu.

Température de fonctionnement
Les systèmes de levage fonctionnent mieux à des températures de fonctionnement comprises entre 0 ° C et 40 ° C.

Longueur de câble
Des longueurs spécifiques sont spécifiées pour tous les systèmes de levage standard (voir le dessin en cliquant sur l'image principale) Des longueurs de câble individuelles peuvent être commandées à la demande du client dans la plage autorisée. Un rapport de longueurs de tube de 1: 3 doit être maintenu. (Longueur minimale du câble 0,5 m - longueur maximale du câble5 m).

Rayon de courbure
Le rayon de courbure des câble ne soit pas inférieur à 50 mm.

Test de durabilité
Les systèmes de levage sont testés régulièrement pour garantir le fonctionnement sans faille du système sur au moins 10 000 cycles complets de montée / descente.

Téléchargez ici le manuel complet et les instructions de montage

Contactez votre directeur régional des ventes pour connaître la tarification au volume.

Plus d’information
Quantité par boîte1
Poids35 lb (15.9 kg)
Dimensions de la boîteBoîte en carton de 47 X 14 X 10 po (1194 X 356 X 254 mm)
Utilisations courantes de ce produitPoste de travail réglable ou racks à gravitéx réglables
Matière premièreAluminium
Résistance à la température32°F à 104°F (0°C à 40°C)
Fréquence d'utilisationMoyen
Conductivité électrique (ESD)Non
Capacité de charge maximal1000 lb (454 kg)
