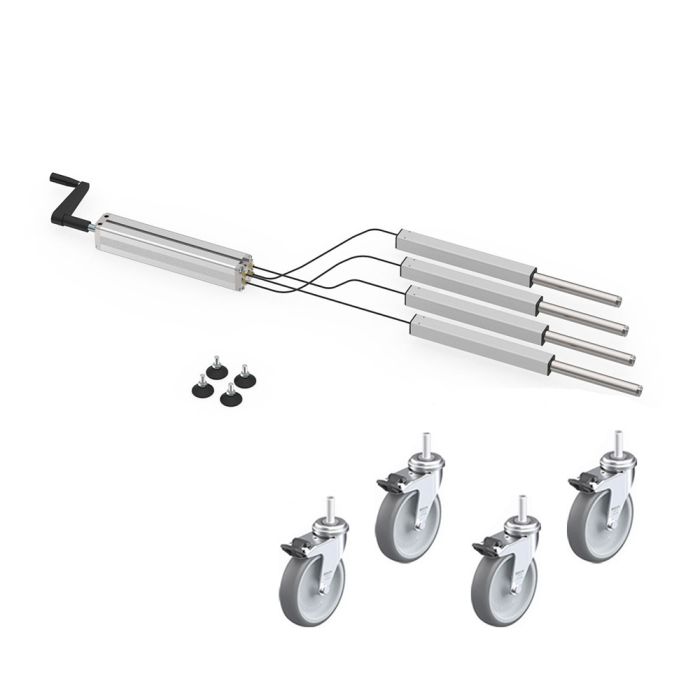

Kit d'élévation 12" à manivelle avec roulettes - 1000 lb
- Système de levage manuel pour postes de travail ergonomiques
- Comprend quatre roulettes pivotantes de 4" (100 mm) avec freins W-4ESBLK
- Soulève jusqu'à 1 000 lb (454 kg) facilement
- Hauteur réglable : plage verticale de 11,8" (300 mm)
En stock
Le kit élévateur manuel avec roulettes offre une solution ergonomique et polyvalente pour des postes de travail à hauteur réglable.
Le kit comprend quatre roulettes pivotantes W-4ESBLK de 4" (100 mm) avec freins, offrant à la fois mobilité et positionnement sécurisé selon les besoins.
La capacité de chargement maximale est de 1000 lb (454 kg) et la plage de réglage est jusqu'à 11,8 '' (300 mm).
Le système "Bolt-On" est livré sous forme de kit pour la mise à niveau. Vous pouvez adapter votre table de travail qui auparavant ne pouvait pas être réglée en hauteur en quelques étapes, ce qui la rend réglable en hauteur. Le système comprend:
- Pompe avec manivelle
- Quatre colonnes élévatrices "Bolt-On"
- Quatre sections de câble flexible de 3 m (9 pi)
- Quatre pieds ajustables
- Gabarits de perçage, clips de tube et attaches de câble
- Instructions d'installation et d'utilisation
Téléchargez ici le manuel complet et les instructions de montage
Réinitialisation
Les systèmes de levage sont des systèmes à simple effet. Cela signifie que la charge est soulevée à l'aide d'une manivelle ou d'un moteur, tandis qu'elle est abaissée à l'aide de la gravité. C'est pourquoi un poids minimum de 35 lb (15,9 kg) par vérin est requis pour rétracter chaque vérin et pour une rétraction uniforme du système de levage. Ceci doit être pris en considération lors du levage de charges de faible poids ou en cas de répartition inégale de la charge sur la surface de travail.
Répartition de la charge
Les systèmes de levage sont conçus pour des charges réparties de manière inégale sur la surface de travail. La charge maximale sur la surface de travail ne doit pas dépasser la capacité de levage nominale du système. La charge maximale par cylindre ne doit pas dépasser la capacité de levage nominale divisée par le nombre de cylindres x 1,5.
Cycle de travail
Les systèmes de levage sont conçus pour un cycle de travail de 10%. Cela signifie que neuf minutes de temps de repos sont fournies par minute de temps de fonctionnement. Ces systèmes réglables ne sont pas conçus pour un fonctionnement continu.
Température de fonctionnement
Les systèmes de levage fonctionnent mieux à des températures de fonctionnement comprises entre 0 ° C et 40 ° C.
Longueur de câble
Des longueurs spécifiques sont spécifiées pour tous les systèmes de levage standard (voir le dessin en cliquant sur l'image principale) Des longueurs de câble individuelles peuvent être commandées à la demande du client dans la plage autorisée. Un rapport de longueurs de tube de 1: 3 doit être maintenu. (Longueur minimale du câble 0,5 m - longueur maximale du câble5 m).
Rayon de courbure
Le rayon de courbure des câble ne soit pas inférieur à 50 mm.
Test de durabilité
Les systèmes de levage sont testés régulièrement pour garantir le fonctionnement sans faille du système sur au moins 10 000 cycles complets de montée / descente.
Téléchargez ici le manuel complet et les instructions de montage
Contactez votre directeur régional des ventes pour connaître la tarification au volume.
Vitesse de réglage de la hauteur


Quantité par boîte | 1 |
---|---|
Poids | 35 lb (15.9 kg) |
Dimensions de la boîte | Boîte en carton 47 x 14 x 10 po (1194 mm x 356 mm x 254 mm) |
Utilisations courantes de ce produit | Établi réglable ou racks à flux réglables |
Matière première | Aluminium |
Résistance à la température | 32°F à 104°F (0°C à 40°C) |
Fréquence d'utilisation | Moyen |
Conductivité électrique (ESD) | Non |
Capacité de charge maximal | 1000 lb (454 kg) |
