Butée surélevée fin de convoyeur
- Conductivité électrique (ESD)
- Support de convoyeur R40-MS avec une butée surélevée soudée de 1 1/8 pouce
- Compatible avec d'autres systèmes de tubes et joints connecteurs de 1 1/16 po (28mm)
R40-TS est un support de convoyeur en acier zingué avec une butée surélevée soudée de 1 1/8 pouce. Utilisez cet item à l'extrémité du rail de convoyeur pour l'arrêt des conteneurs légers. Pour les conteneurs plus lourds, nous recommandons l'utilisation du R40-DS.
La section d'ancrage possède deux petites bosses afin que le support puisse s'agripper au tube. Nous recommandons d'ajouter une vis F-A85/8 pour solidifier le support au tube.
Tous les accessoires de convoyeurs Flexpipe R40 sont conçus pour s'adapter parfaitement au R40-RT96 et sont compatibles avec tous les systèmes de tubes et joints connecteurs de 28mm.
Certains systèmes n'ont pas la même taille de convoyeur, assurez-vous de vérifier la fiche technique pour voir si vos anciennes pièces de convoyeur sont compatibles.
Obtenez des conseils utiles sur chacun des composants des convoyeurs ainsi que des idées de configuration via la page Comment construire des racks à gravité modulaires.
Tous les composants de convoyeurs Flexpipe sont à conductivité électrique (ESD), vous permettant de construire des structures antistatiques pour le transport de pièces électroniques et électriques.
Vous ne savez pas par où commencer? Notre kit de départ pour flow rack pourrait bien vous être utile!
| Unités par boîte (vendu séparément) | 30 |
|---|---|
| Longeur en pouces | 3 1/8 po (78 mm) |
| Hauteur extérieur en pouces | 1 1/8 po (28.2 mm) |
| Largeur extérieur en pouces | 1 13/16 po (45.6 mm) |
| Profondeur extérieur en pouces | 1 5/8 po (41.3 mm) |
| Poids unitaire en livres | 0.44 lb (0.20 kg) |
| Dimensions d'une boîte en pouces | 11 X 9 X 5 po (279mm X 229mm X 127mm) |
| Hauteur totale en pouces | 2 7/16 po (61.2 mm) |
| Sytèmes de supports compatible | Creform, NIS, C Tek, Fastube |
| Sytèmes de convoyeurs compatible | Creform, NIS, C Tek, Fastube small wheel conveyors |
| Sytèmes de convoyeurs non compatible | Trilogiq |
| Recyclable | Oui |
| Sytèmes de tubes compatible | Flexpipe, Creform, Fastube |
| Sytèmes de tubes non compatible | Trilogiq |
| Réutilisable | Oui |
| Conductivité électrique (ESD) | Oui |
| Composition | Acier roulé à chaud (SPHC) |
| Dureté de l'acier (HRB) | 0.65 |
| Fini | Brillant |
| Température opérationnelle du système en degrée | -148°F à 428°F (-100°C à 220°C) |
| Traitement | Galvanisé |
| Technique de fabrication | Pressé et ébavuré |
| Trou de renforcement additionnel | Oui |
| Capacité de charge par mètre en livres | 705 lb (320 kg) |
| Composition des rails | Acier laminé à chaud (SPHC) |
- Assurez-vous d'avoir les pièces suivantes:
- 1x R40-TS
- 1x F-A85/8
- 1x tube de 28mm
- 1x R40-RT96
- 1x Drill

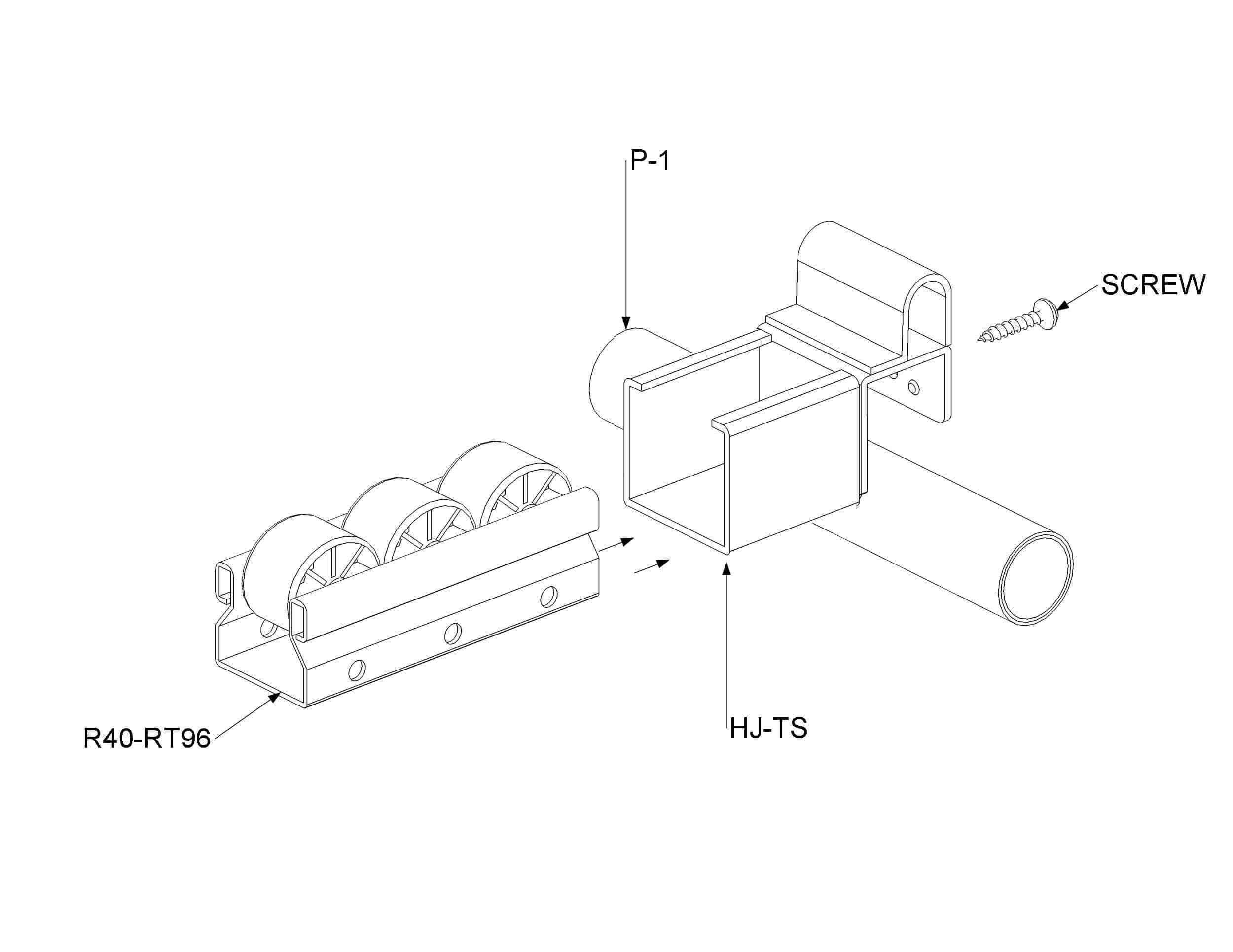

- Insérez le R40-RT96 à l'intérieur du R40-TS.
- Accrochez le R40-TS sur le tube perpendiculairement.
- Vissez une F-A85/8 à travers le tube dans l'ouverture correspondante afin de fixer le support R40-TS.
Ce produit est excellent lorsque vous souhaitez que le début et la fin de vos rails restent au même niveau.
