Kit de elevación motorizado
Disponible
- El sistema funciona mediante un accionamiento de husillo interno accionado por un motor eléctrico. La capacidad de carga máxima es de 598 kgs (1320lb) y el rango de ajuste es de hasta 300 mm (11,8'').
- Con el kit de elevación puede reequipar su mesa de trabajo que antes no se podía ajustar en altura con sólo unos pasos, haciéndola ajustable en altura. Este sistema de elevación "Bolt-On" es fácil de instalar con juegos de unión HJ-15.
La capacidad máxima de carga es de 598 kg y el rango de ajuste es de hasta 300 mm.

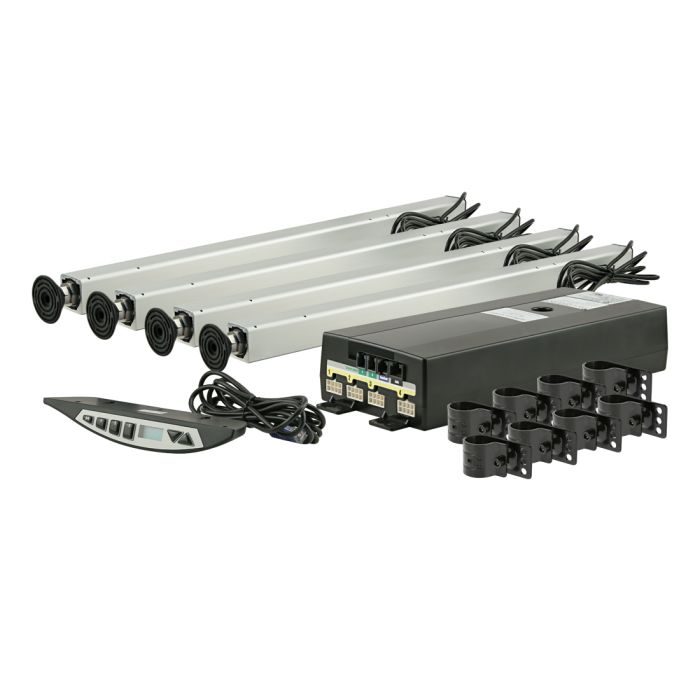

El sistema Bolt-On se entrega como un kit para el reequipamiento. Puede reequipar su mesa de trabajo que antes no se podía ajustar en altura con sólo unos pocos pasos, convirtiéndola así en ajustable en altura. El sistema incluye:
- Caja de control, e interruptor de control manual
- Cuatro columnas de elevación "Bolt-On"
- Cuatro tramos de tubo flexible de 3 m (9 pies)
- Cuatro deslizadores
- Plantillas de perforación, abrazaderas para tubos y bridas para cables
- Instrucciones de instalación y funcionamiento
Costumbremente utilizamos un HJ-15 para fijar las patas a las estructuras Flexpipe.
Peso de reposición
El sistema de elevación del husillo eleva y retrae la carga con la ayuda de un motor. No se requiere ninguna fuerza de reposición.
Distribución de la carga
Los sistemas de elevación están diseñados para cargas que están distribuidas de forma desigual en la superficie de trabajo. La carga máxima en la superficie de trabajo no puede superar la capacidad nominal de elevación del sistema. La carga máxima por cilindro no debe superar la capacidad nominal de elevación dividida por el número de cilindros x 1,5.
Ciclo de trabajo
Los sistemas de elevación están diseñados para un ciclo de trabajo del 10%. Esto significa que se proporcionan nueve minutos de tiempo de descanso por cada minuto de tiempo de funcionamiento. Estos sistemas ajustables no están diseñados para un funcionamiento continuo.
Temperatura de funcionamiento
Los sistemas de elevación funcionan mejor a temperaturas de funcionamiento entre 0°C y 40°C.
Longitud del tubo
Para todos los sistemas de elevación estándar se especifican longitudes específicas (véase el dibujo haciendo clic en la imagen principal) Se pueden pedir longitudes de tubo individuales a petición del cliente dentro del rango permitido. Debe mantenerse una relación de longitudes de tubo de 1:3. (Longitud mínima de la manguera 0,5 m - longitud máxima de la manguera 5 m).
Radio de curvatura
Los conductos hidráulicos que conectan la bomba con los cilindros de elevación deben colocarse de forma que el radio de curvatura de las mangueras no sea inferior a 50 mm.
Prueba de durabilidad
Los sistemas de elevación se someten a pruebas periódicas para garantizar el perfecto funcionamiento del sistema durante al menos 10.000 ciclos completos de subida y bajada.
Descargue aquí el manual completo y las instrucciones de montaje
Comuníquese con su gerente regional de ventas para conocer los precios al por mayor.
Velocidad de ajuste de altura
| Box Quantity | 1 |
|---|---|
| Uso común | Banco ajustable, estación de trabajo ergonómica, estante de flujo ajustable |
| Frecuencia de uso | Tested for 10 000 complete up/down cycles |
| Capacidad de carga máxima | 1320 lbs (598 kg) |
