Kit de elevación con manivela
Disponible
- El sistema funciona mediante un accionamiento de husillo interno accionado por un motor eléctrico. La capacidad de carga máxima es de 598 kgs (1320lb) y el rango de ajuste es de hasta 300 mm (11,8'').
- Con el kit de elevación puede reequipar su mesa de trabajo que antes no se podía ajustar en altura con sólo unos pasos, haciéndola ajustable en altura. Este sistema de elevación "Bolt-On" es fácil de instalar con juegos de unión HJ-15.
La capacidad de carga máxima es de 1000 libras (454 kgs) y el rango de ajuste es de hasta 11,8'' (300 mm).

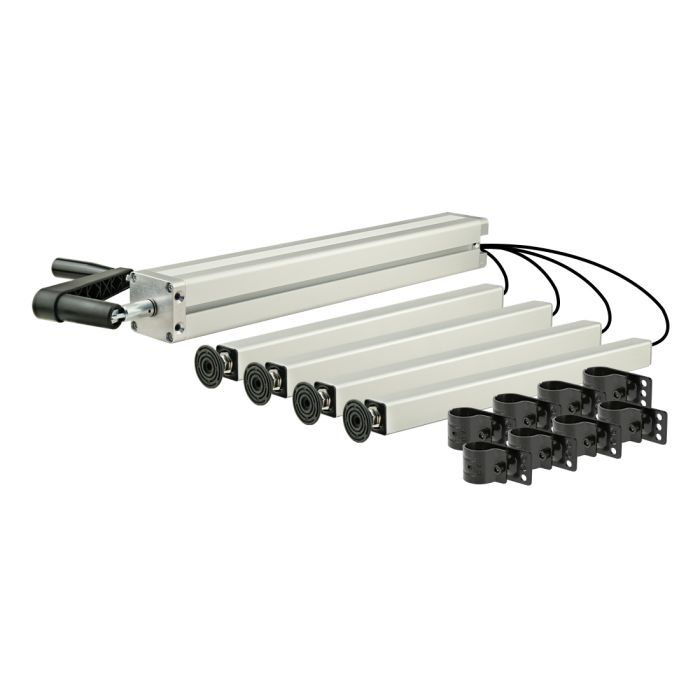

El sistema Bolt-On se entrega como un kit para el reequipamiento. Con unos pocos pasos puede reequipar su mesa de trabajo que antes no podía ajustarse en altura, haciéndola así ajustable en altura. El sistema incluye:
- Bomba con manivela
- Cuatro columnas de elevación "atornilladas"
- Cuatro tramos de tubo flexible de 3 m (9 pies)
- Cuatro deslizadores
- Plantillas de perforación, abrazaderas para tubos y bridas para cables
- Instrucciones de instalación y funcionamiento
Costumbremente utilizamos un HJ-15 para fijar las patas a las estructuras Flexpipe.
Peso de reposición
Los sistemas de elevación son de simple efecto. Esto significa que la carga se eleva con la ayuda de una manivela o un motor, mientras que se baja con la ayuda de la gravedad. Por ello, se requiere un peso mínimo de 15,9 kg (35 lbs) por cilindro para retraer cada cilindro y para la retracción uniforme del sistema de elevación. Esto debe tenerse en cuenta al elevar cargas con poco peso o en caso de una distribución desigual de la carga en la superficie de trabajo.
Distribución de la carga
Los sistemas de elevación están diseñados para cargas que están distribuidas de forma desigual en la superficie de trabajo. La carga máxima en la superficie de trabajo no puede superar la capacidad nominal de elevación del sistema. La carga máxima por cilindro no puede superar la capacidad nominal de elevación dividida por el número de cilindros x 1,5.
Ciclo de trabajo
Los sistemas de elevación están diseñados para un ciclo de trabajo del 10%. Esto significa que se proporcionan nueve minutos de tiempo de descanso por cada minuto de tiempo de funcionamiento. Estos sistemas ajustables no están diseñados para un funcionamiento continuo.
Temperatura de funcionamiento
Los sistemas de elevación Movotec funcionan mejor a temperaturas de funcionamiento entre 0°C y 45°C.
Longitud de tubo
Para todos los sistemas de elevación estándar se especifican longitudes específicas (véase el dibujo haciendo clic en la imagen principal) Se pueden pedir longitudes de tubo individuales a petición del cliente dentro del rango permitido. Debe mantenerse una relación de longitudes de tubo de 1:3. (Longitud mínima de la manguera 0,5 m - longitud máxima de la manguera 5 m).
Radio de curvatura
Las líneas hidráulicas que conectan la bomba con los cilindros de elevación deben colocarse de forma que el radio de curvatura de las mangueras no sea inferior a 50 mm.
Prueba de durabilidad
Los sistemas de elevación se someten a pruebas periódicas para garantizar el funcionamiento impecable del sistema a lo largo de al menos 10.000 ciclos completos de subida y bajada.
Descargue aquí el manual completo y las instrucciones de montaje
Comuníquese con su gerente regional de ventas para conocer los precios al por mayor.
Velocidad de ajuste de altura
| Box Quantity | 1 |
|---|---|
| Uso común | Banco ajustable, estación de trabajo ergonómica, estante de flujo ajustable |
| Frecuencia de uso | Tested for 10 000 complete up/down cycles |
| Capacidad de carga máxima | 1000 lbs (454 kg) |
1. Screw the hydraulic control base where you want it
2. Install the HJ-15 at the right height to ensure the cylinder can lift your furniture
3. Fasten the cylinder to the HJ-15 with the screws supplied with the kit
4. Follow the instructions to start the cylinder control panel
