Corredera para cajón de montaje lateral de 50,8 cm - 100 lb máx.
- Soporta cargas de hasta 99,2 lbs.
- Para cajones de hasta 22" de ancho
- Aplicaciones de trabajo ligero a medio
- Vendido en pares

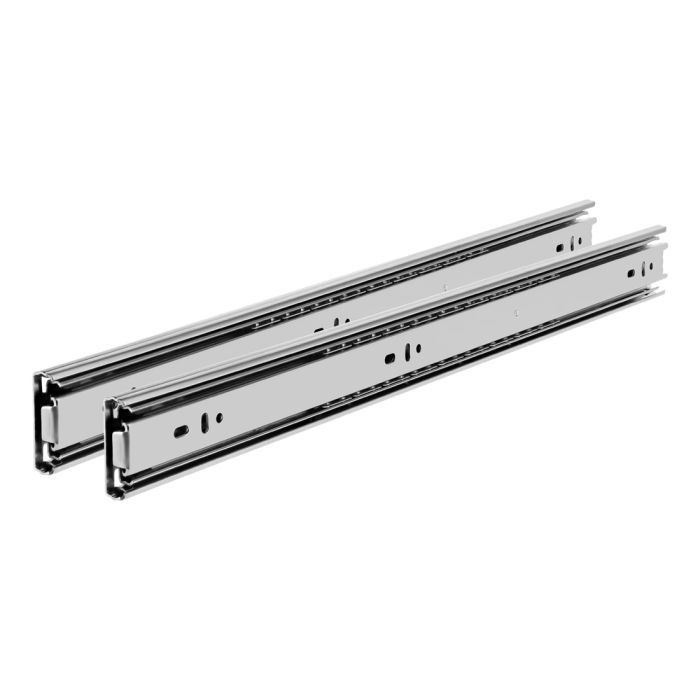

La FL-COU20 es una guía para cajones de perfil extra bajo y de extensión total. La extensión total permite que los cajones se abran a lo largo de toda la guía, permitiendo un mayor acceso
.
Es muy popular en el almacenamiento de oficina, a la vez que aporta su movimiento suave y silencioso a cajones de caja, cajones de tubos y uniones y cualquier otro tipo de aplicación que pueda requerir el uso de guías de cajones.
Capaz de soportar hasta 99,2 libras por par, puede ser utilizado para cajones de hasta 22" de ancho, está destinado a aplicaciones de trabajo ligero y medio.
Combínelo con FL-COU-U para instalarlo en cualquier estructura de tubos.
Eche un vistazo a nuestro cómo para saber cómo usamos el FL-COU20 aquí en Flexpipe!
Antiestático (ESD):
Compatible con EP-96-ST y EP-96-BK
Pasos de instalación:
Vea la pestaña de pasos de instalación para ver cómo instalar el FL-COU20.
Especificaciones técnicas:
| Box Quantity | 10 |
|---|---|
| Longitud | 20 in (500 mm) |
| Dimensiones de la caja | Caja de cartón de 11 X 9 X 5 in (279 mm X 229 mm X 127 mm) |
| Uso común | Cajones |
| Marca compatible | Flexpipe, Creform, Fastube |
| Marca no compatible | Trilogiq |
| Material primario | Acero galvanizado laminado en caliente (SPHC) |
| Resistencia a la temperatura | -58°F a 185°F (-50°C a 85°C) |
| Conductividad eléctrica (ESD) | Si |
| Capacidad de carga máxima | 100 lbs (45.35 kg) |
- Asegúrate de tener las siguientes piezas:
- 1x FL-COU20 (par)
- 4x FL-COU-U
- 6x F-A858 (para miembros del gabinete grandes)
- 6x F-S812 (para cajón de caja de HDPE) or
- 6x F-A858 and 4x FL-COU-U (para cajón de tubos y juntas)
- 3x 28mm tuberías de tu elección (estructura)
- 1x Taladro con punta cuadrada #2
- Separe los miembros del riel empujando el pestillo de desconexión hacia el miembro del cajón.
- Instale el miembro del gabinete grande con tornillos F-A858 y FL-COU-U en la estructura P-1 usando el primer agujero del conjunto de unión HJ-1 para alinear el deslizador con el frente de la estructura.
- Verifique que ambos miembros del gabinete estén paralelos vertical y horizontalmente. Realice los ajustes necesarios.
- Instale el componente del cajón a través de las ranuras en el lateral del cajón o tubo y una el cajón utilizando los tornillos correspondientes
- Inserte el miembro del cajón después de asegurarse de que los retenedores de los rodamientos estén completamente hacia adelante. Cierre el cajón completamente..
Para más información, eche un vistazo a nuestros videos para:
Cómo instalar cajones de HDPE aquí y cómo instalar cajones de tubería y juntas aquí
