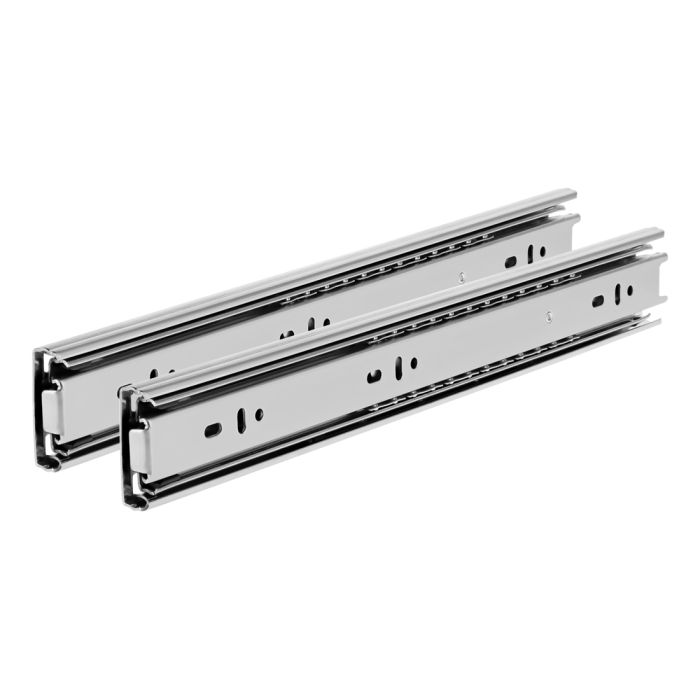

Par de guías de cajón de 14".
- Soporta cargas de hasta 99,2 lbs.
- Para cajones de hasta 16" de ancho
- Aplicaciones de trabajo ligero a medio
La FL-COU14 es una guía para cajones de perfil extra bajo y de extensión total. La extensión total permite que los cajones se abran a lo largo de toda la guía, permitiendo un mayor acceso
Es muy popular en el almacenamiento de oficina, a la vez que aporta su movimiento suave y silencioso a cajones de caja, cajones de tubos y uniones y cualquier otro tipo de aplicación que pueda requerir el uso de guías de cajones.
Capaz de soportar hasta 99,2 libras por par, puede ser utilizado para cajones de hasta 16" de ancho, está destinado a aplicaciones de trabajo ligero y medio.
Combínelo con FL-COU-U para instalarlo en cualquier estructura de tubos.
Eche un vistazo a nuestro cómo para saber cómo usamos el FL-COU14 aquí en Flexpipe!
Antiestático (ESD):
Compatible con EP-96-ST y EP-96-BK
Pasos de instalación:
Vea la pestaña de pasos de instalación para ver cómo instalar el FL-COU14.
Especificaciones técnicas:
| Box Quantity | 10 |
|---|---|
| Longitud | 14 in (350 mm) |
| Weight (kg/lbs) | 2.332 lb (1.058 kg) |
| Dimensiones de la caja | Caja de cartón de 11 X 9 X 5 in (279 mm X 229 mm X 127 mm) |
| Uso común | Cajones |
| Marca compatible | Flexpipe, Creform, Fastube |
| Marca no compatible | Trilogiq |
| Material primario | Acero galvanizado laminado en caliente (SPHC) |
| Resistencia a la temperatura | -4°F a 104°F (-20°C a 40°C) |
| Conductividad eléctrica (ESD) | Si |
| Capacidad de carga máxima | 100 lbs (45 kg) |
- Ensure you have the following parts:
- 1x FL-COU14 (pair)
- 4x FL-COU-U
- 6x F-A85/8 (for large cabinet members)
- 6x F-S81/2 (for hdpe box drawer) or
- 6x F-A85/8 and 4x FL-COU-U (for pipe and joint drawer)
- 3x 28mm pipes of your choice (structure)
- 1x Drill w/ #2 square head
- Separate slide members by pushing the disconnect latch into the drawer member.
- Install large cabinet member with F-A85/8 screws and FL-COU-U to P-1 structure using the 1st hole of the HJ-1 joint set to line up the slide with the front of the structure.
- Check that both cabinet members are vertically and horizontally parallel.
Make necessary adjustments. - Install drawer member through slots to side of box drawer or
pipe and joint drawer using corresponding screws - Insert drawer member after making sure ball bearing retainers are fully forward. Close drawer completely.
For more info have a look at our videos for:
How to install Hdpe drawers here and How to install pipe and joint drawers here
