Soporte superior para la rueda giratoria
- Se utiliza para instalar las ruedas de la placa
- Acero galavanizado
- Combinar con WF-LOW

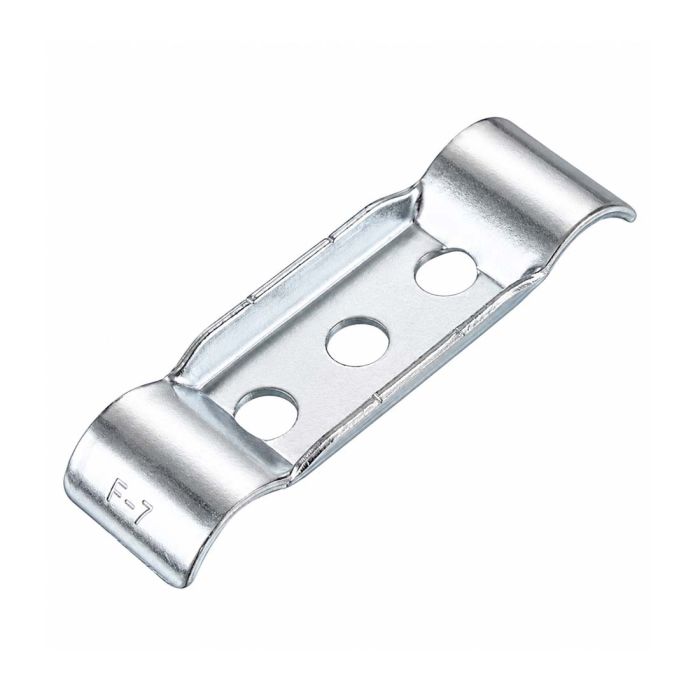

El WF-UP es un soporte metálico que se utiliza para fijar las ruedas de placa junto con el WF-LOW en las estructuras Flexpipe, como el W-4PSB y W-4PF.
El WF-UP y el WF-LOW se instalan con dos M8-35B tornillos y dos M8-N tuercas.
Puede utilizar esta abrazadera para estabilizar dos tubos como alternativa a la HJ-13. Dado que los soportes son más largos que el HJ-13, podría ser una buena opción.
Este accesorio no es para ruedas de seis pulgadas. Se debe elegir la versión más grande de este soporte si es lo que necesita. Así que si está utilizando W-6PSB o W-6PF ruedas asegúrese de utilizar la página de producto WF-LARGE.
Antiestático (ESD):
Compatible con EP-96-ST y EP-96-BK.
Pasos de instalación:
Vea la pestaña Pasos de instalación para ver cómo montar el WF-UP.
Desea reutilizar partes de su antiguo sistema?
El WF-UP es compatible con muchos otros sistemas de tuberías y conectores. Consulte la pestaña de Información Técnica para saber qué sistemas son compatibles y cuáles no con nuestras piezas.
| Box Quantity | 180 |
|---|---|
| Longitud | 4 9/16 in (116 mm) |
| Altura | 1/2 in (13 mm) |
| Ancho | 1 5/16 in (33 mm) |
| Weight (kg/lbs) | 0.180 lb (0.082 kg) |
| Dimensiones de la caja | Caja de cartón de 11 X 9 X 5 in (279 mm X 229 mm X 127 mm) |
| Marca compatible | Flexpipe, Creform, Fastube |
| Marca no compatible | Trilogiq |
| Material primario | Acero galvanizado laminado en caliente (SPHC) |
| Resistencia a la temperatura | -58°F a 185°F (-50°C a 85°C) |
| Conductividad eléctrica (ESD) | Si |
| Técnica de fabricación | Plegado |
- Ensure you have the following parts:
- 1x W-4PSB or W-PF
- 2x WF-UP
- 2x WF-LOW
- 4x M8-35B
- 4x M8-N
- 2x 28mm pipes of your choice
- 1x Wrench
- 1x Ratchet
- Ensure that the structure is leveled when supported by the pipes that will be wheeled. Otherwise, the height difference might cause the structure to sway.
- Flip the structure for better access to the bottom pipes.
- Ensure the pipes are parallel and have 3 1/4 in of center spacing.
- Place the two WF-LOW perpendicular on the pipes.
- Place the caster on both WF-LOW and align the openings.
- Take one WF-UP and regroup it with one of the WF-LOW.
- Take two M8-35B bolts and two M8-N nuts and insert them into the corresponding openings. Then lightly tighten them together.
- Repeat steps 6 and 7 for the other WF-UP and the bolts and the nuts remaining.
- Tighten completely the four M8-35B bolts and the four M8-N nuts in a cross pattern.
