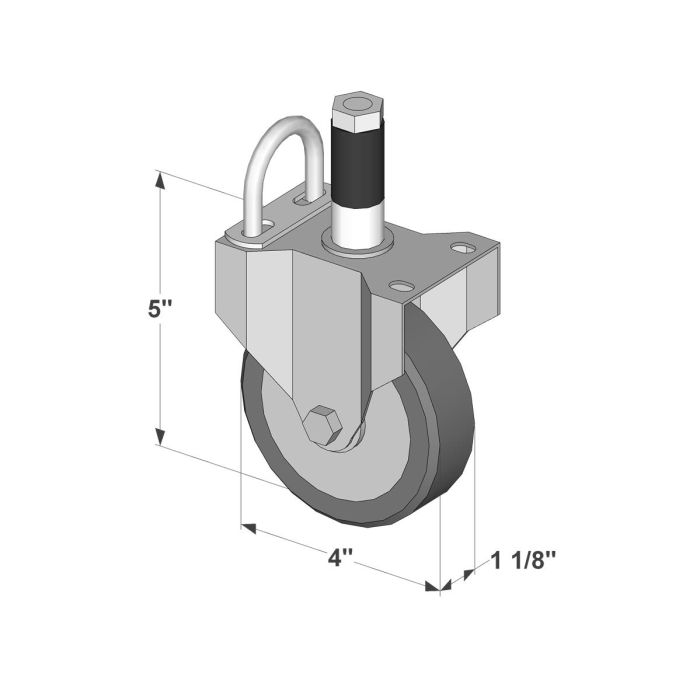

Rueda rígida de 4" para montaje en placa
- Rueda de 4 pulgadas (100 mm) de diámetro
- 250 libras (113 kg) de capacidad de carga
- 2,5M/h de velocidad máxima
Rueda de vástago rígido de 4 pulgadas con una capacidad de carga de 250 libras (113 kg) y una velocidad máxima de 2,5M/h. El montaje del vástago está hecho con un casquillo de goma que se expande en un tubo de acero de 28 mm para mantener la rueda en su lugar. Tendrá que asegurar la rueda colocándola en un conector con WF-U5/16 U-Bolt (incluido con la rueda giratoria).
Perno M12 (12 mm) Longitud 2 1/4" (57,15 mm)
Vea la pestaña Pasos de instalación para obtener más información sobre cómo instalar las ruedas W-4EF.
Utilice el componente F-BUS cuando esta rueda se utilice con el tubo EP-96-ST.
Las ruedas de 4 pulgadas están hechas para:
- Los viajes más largos (100 pies máximo)
- Los viajes de mayor frecuencia (100 a 150 veces al día)
- Carros que pesen más de 400 libras
- Carros más grandes (más de 24 pulgadas de ancho y 48 de largo)
El W-4EF tiene una versión de conductividad eléctrica (ESD): EW-4EF
Para los carros que van a salir al exterior, rodar por rampas o suelos dañados, es preferible utilizar ruedas de 6 pulgadas.
Todas las ruedas están equipadas con un rodamiento de bolas de precisión.
| Box Quantity | 30 |
|---|---|
| Altura | 5 1/8 in (130 mm) |
| Ancho | 1 1/8 in (29 mm) |
| Weight (kg/lbs) | 1.5 lb (0.68 kg) |
| Dimensiones de la caja | Caja de cartón de 11 X 9 X 5 in (279 mm X 229 mm X 127 mm) |
| Material primario | Caucho termoplástico (TPR) |
| Resistencia a la temperatura | -22°F a 158°F (-30°C a 70°C) |
| Conductividad eléctrica (ESD) | No |
| Capacidad de carga máxima | 250 lb (113 Kg) |
- Ensure you have the following parts:
- 1x W-4EF
- 1x WF-U5/16 U-bolt - included with the caster.
- 2x WF-U5/16 nuts - included with the caster.
- 1x WF-U5/16 metal plate - included with the caster.
- 1x 28mm pipe of your choice
- 1x Ratchet Wrench 3/4 in.
- 1x Ratchet Wrench 5/16 in.
- Ensure that the structure is levelled when supported by the pipes that will be wheeled. Otherwise, the height difference might cause the structure to sway.
- Flip the structure for a better access to the bottom pipes.
- Unscrew the 3/4 in. bolt underneath the plate of the caster using the wrench.
- Tighten the nut located on the top of the stem for the rubber bushing to expend until it barely fits inside the pipe.
- Insert the wheel rod completely inside the pipe. Help yourself with a mallet if needed.
- Tighten the same 3/4 in. bolt using the wrench 3/4 and let the wheel rotate until it grips firmly inside the pipe.
- Place the WF-U5/16 metal plate between the pipe and the caster and aligned it with the corresponding openings.
- Insert the WF-U5/16 U-bolt in the openings in order to trap the tube inside the U-bolt.
- Tighten the WF-U5/16 nuts with the U-bolt using the wrench 5/16.
