Perno con dispositivo antiaflojamiento para conectores
- Se utiliza para evitar el aflojamiento accidental de los sujetadores con el tiempo debido a la vibración
- Ideal cuando el montaje no va a ser revisado durante largos periodos de tiempo
- 1800 unidades por caja (por favor, pídalas individualmente)

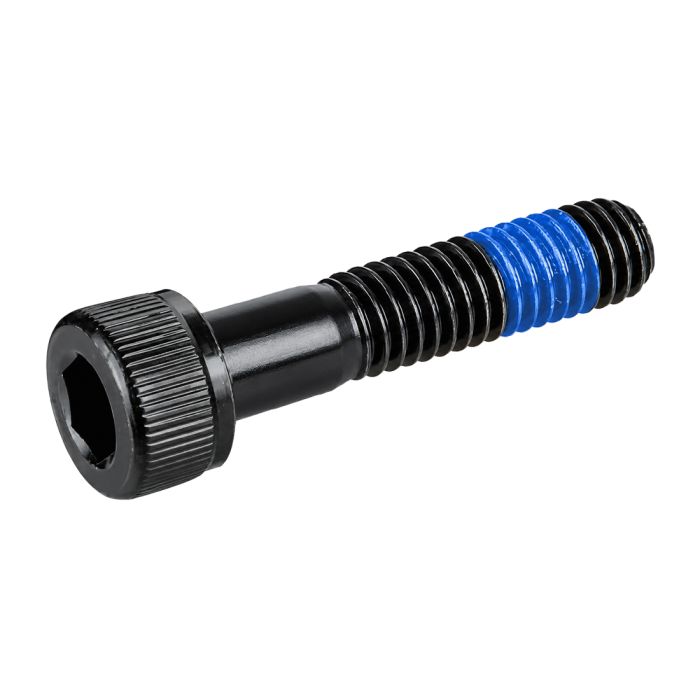

El M6-25BTL con cierre de rosca es un perno metálico con revestimiento negro que se utiliza para ensamblar 17 de los 18 conectores diferentes del sistema Flexpipe. Este perno viene con una solución que se utiliza para sellar (bloquear) los conjuntos de sujetadores para evitar que se aflojen accidentalmente con el tiempo.
La mejor razón para utilizar una solución de bloqueo de roscas es evitar el retroceso accidental de los conjuntos de sujetadores debido a la vibración. Sugerimos utilizar una solución fijadora de roscas siempre que un conjunto vaya a estar sometido a tensión o vibración.
No recomendamos utilizar esta pieza con la tuerca M6-N para conectar nada más que el sistema Flexpipe.
Pasos de instalación
Vea la pestaña de pasos de instalación para ver cómo montar este perno.
Información técnica:
Este perno se fija a la M-6N con una llave allen de 5mm en forma de T.
(Es esencial que el perno se apriete entre 12-14 N.m. de par).
Versión antiestática (ESD):
Asegúrese de seleccionar la versión antiestática M6-25BWZTL para todos los conectores ESD. Esta versión está niquelada para proporcionar las mismas características ESD que los conectores niquelados.
¿Quiere reutilizar partes de su antiguo sistema?
El Flexpipe M6-25BTL es compatible con muchos otros sistemas de tubos y conectores. Consulte la pestaña de información técnica para saber qué sistemas son compatibles y cuáles no con nuestras piezas.
| Box Quantity | 1800 |
|---|---|
| Weight (kg/lbs) | 0.015 lb (0.007 kg) |
| Dimensiones de la caja | Caja de cartón de 11 X 9 X 5 in (279 mm X 229 mm X 127 mm) |
| Uso común | Se utiliza para evitar el aflojamiento accidental de los sujetadores con el tiempo debido a la vibración |
| Marca compatible | Flexpipe, Creform, Fastube |
| Marca no compatible | Trilogiq |
| Material primario | SCM440 con Electrodeposición catódica negra (Ecoating) |
| Resistencia a la temperatura | -40°F a 572°F (-40°C a 300°C) |
| Frecuencia de uso | Bajo |
| Conductividad eléctrica (ESD) | Si |
- Asegúrese de tener las siguientes piezas:
- 1x Juego de articulaciones de tu elección
- (1-4)x tornillos M6-25BTL (dependiendo del juego de juntas)
- (1-4)x tuercas M6-N (dependiendo del juego de juntas)
- (2-5) tubos de 28 mm de su elección (dependiendo del juego de juntas)
- 1x LLAVE EN T 5 mm hexagonal
- Agrupa los conectores alrededor de las tuberías correspondientes.
- Asegúrate de colocar el perno en el lado más accesible e insertar el diámetro más pequeño de la tuerca en el agujero correspondiente.
- Apriete ligeramente todos los pernos M6-25BTL y las tuercas M6-N colocándolos en las aberturas correspondientes del conjunto de unión particular. (Presione la tuerca en el conector con la punta del dedo y gire el perno en la tuerca con la otra mano).
- Inserte completamente todas las tuberías
- Apriete completamente el M6-25BTL y el M6-N juntos hasta que el conjunto de unión esté firmemente sujeto a las tuberías. Se recomienda una fuerza de entre 12-14 Nm para este paso.
