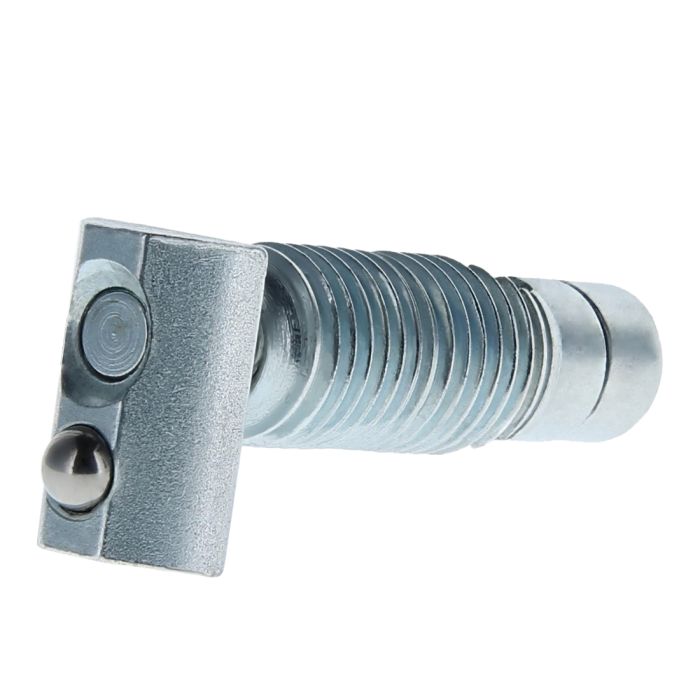

Conector T-Matic series 15 y 40

Internal fastener that requires no machining
Compatible with 15 and 40 Series profiles
Infinite positioning along the T-Slot profile
Two ways to install: Slide into the end of profile or install on captivated profiles with Roll-in T-nut
Left-handed barrel thread to prevent loosening during installation
Holding force exceeding 600 lbs and torsional strength over 500 in-lbs.
Install barrel thread with 6mm ball end power bit (PN 65-6092).
Use 5mm ball end hex wrench for screw (PN 65-6098).

Pack Size:

Cantidad personalizada

5,60 USD$

(5,60 USD$ unidad)

Cantidad total: 1

Añadir a la Lista de Deseos

Descripción
Información técnica

Sujetador interno que no requiere mecanizado
Compatible con perfiles Serie 15 y 40
Posicionamiento infinito a lo largo del perfil T-Slot
Dos formas de instalación: deslizar hacia el final del perfil o instalar en perfiles cautivados con tuerca en T enrollable
Rosca del cilindro hacia la izquierda para evitar que se afloje durante la instalación.
Fuerza de sujeción superior a 600 lbs y resistencia a la torsión superior a 500 in-lbs.
Instale la rosca del cilindro con una broca eléctrica con extremo esférico de 6 mm (PN 65-6092). Utilice una llave hexagonal con punta de bola de 5 mm para el tornillo (PN 65-6098).

Más Información
Serie	Serie 15, Serie 40
Material	Acero
Color	Plata
Peso	0,0673
A	1.457" (37.00 mm)
B	0.358" (9.10 mm)
C	0.315" (8.00 mm)
D	0.527" (13.39 mm)
E	M12 x 1.5
F	M6 x 40mm SHCS
G	0.746" (19.00 mm)
H	0.236" (6.00 mm)
