Kit connecteurs arrondis
En stock
- Compatible avec les tubes 28 mm
- Assemblage requis
- Joint connecteur à propriétés antistatiques (ESD)
Le HJ-90NP est un assemblage de joints connecteurs d'acier chromé à propriétés antistatiques (ESD). Cet ensemble permet de raccorder deux tubes de 28 mm ensemble afin de former un coin arrondi de 90 degrés. Cet ensemble de joints connecteurs est souvent utilisé pour créer des poignées de chariots ergonomiques.
Pour assembler un HJ-90NP, vous aurez besoin de combiner deux H-90NP avec deux boulons M6-25BWZ et deux écrous M6-NWZ.
Informations techniques:
Ce joint connecteur est conçu avec 8 bandes agrippantes internes pour une meilleure adhérence sur le revêtement de plastique des tubes 28mm. Il comprend également 4 trous de renforcement additionnels préperforés permettant d'assurer une solidité supplémentaire à votre structure. En y ajoutant une vis auto-perçante F-A85/8, vous solidifierez les joints connecteurs positionnés sur un coin à risque d'impact.
Étapes d'installations:
Jetez un coup d'oeil à l'onglet étapes d'installations pour savoir comment assembler ce connecteur.
Version sans conductivité électrique:
Une version de ce connecteur vous est offert sans propriétés antistatiques : HJ-90
Vous désirez réutiliser les pièces de votre ancien système?
Le joint connecteur HJ-90NP Flexpipe est compatible avec plusieurs autres systèmes de tubes et joints connecteurs. Vérifier l'onglet sur les informations techniques pour connaître les systèmes compatibles avec nos pièces.
| Unités par boîte (vendu séparément) | NA |
|---|---|
| Pièces nécéssaires | 2x H-90NP + 2x M6-25BWZ + 2x M6-NWZ |
| Longeur en pouces | 3 1/8 po (79 mm) |
| Largeur extérieur en pouces | 1 5/16 po (33 mm) |
| Hauteur extérieur en pouces | 2 3/16 po (55mm) |
| Largeur extérieur en pouces | 2 3/16 po (55mm) |
| Profondeur extérieur en pouces | 1 5/16 po (33mm) |
| Épaisseur du revetement en pouces | 1/8 po (2.5 mm) |
| Poids unitaire en livres | 0.488 lbs (0.222 kg) |
| Utilisations courantes de ce produit | coin pour poignée |
| Sytèmes de joints compatible avec le tube | Creform, NIS, C Tek Lean Solutions, Trilogiq (28 mm) |
| Sytèmes de joints non-compatible avec le tube | Fastube, Trilogiq (28.6 mm) |
| Certification RoHS | Oui |
| Recyclable | Oui |
| Sytèmes de tubes compatible | Creform, Fastube, Trilogiq (28 mm), NIS (28 mm), C Tek Lean Solutions (28 mm) |
| Sytèmes de tubes non compatible | Trilogiq (28.6 mm) |
| Fréquence d'utilisation | Élevé |
| Réutilisable | Oui |
| Pièces réutilisables | Oui |
| Conductivité électrique (ESD) | Oui |
| Composition | Acier roulé à chaud (SPHC) |
| Dureté de l'acier (HRB) | 68-75 HRB |
| Résistance à la corrosion | 240 heures de pulvérisation saline Réussit |
| Fini | Brillant |
| Résistance aux rayons UV | Élevé |
| Température opérationnelle du système en degrée | -148°F à 572°F (-100°C à 300°C) |
| Traitement | Placage en acier chromé |
| Technique de fabrication | Estampage et ébavurage |
| Bande agrippante | 8 lignes de bande agrippante |
| Ligne de positionnement | 4 lignes de positionnement |
| Trou de renforcement additionnel | 4 trous de renforcement |
- Assurez-vous d'avoir les pièces suivantes:
- 2x H-90NP
- 2x boulons M6-25BWZ
- 2x écrous M6-NWZ
- 2x tubes de 28 mm de votre choix
- 1x T-HANDLE hexagonale de 5 mm

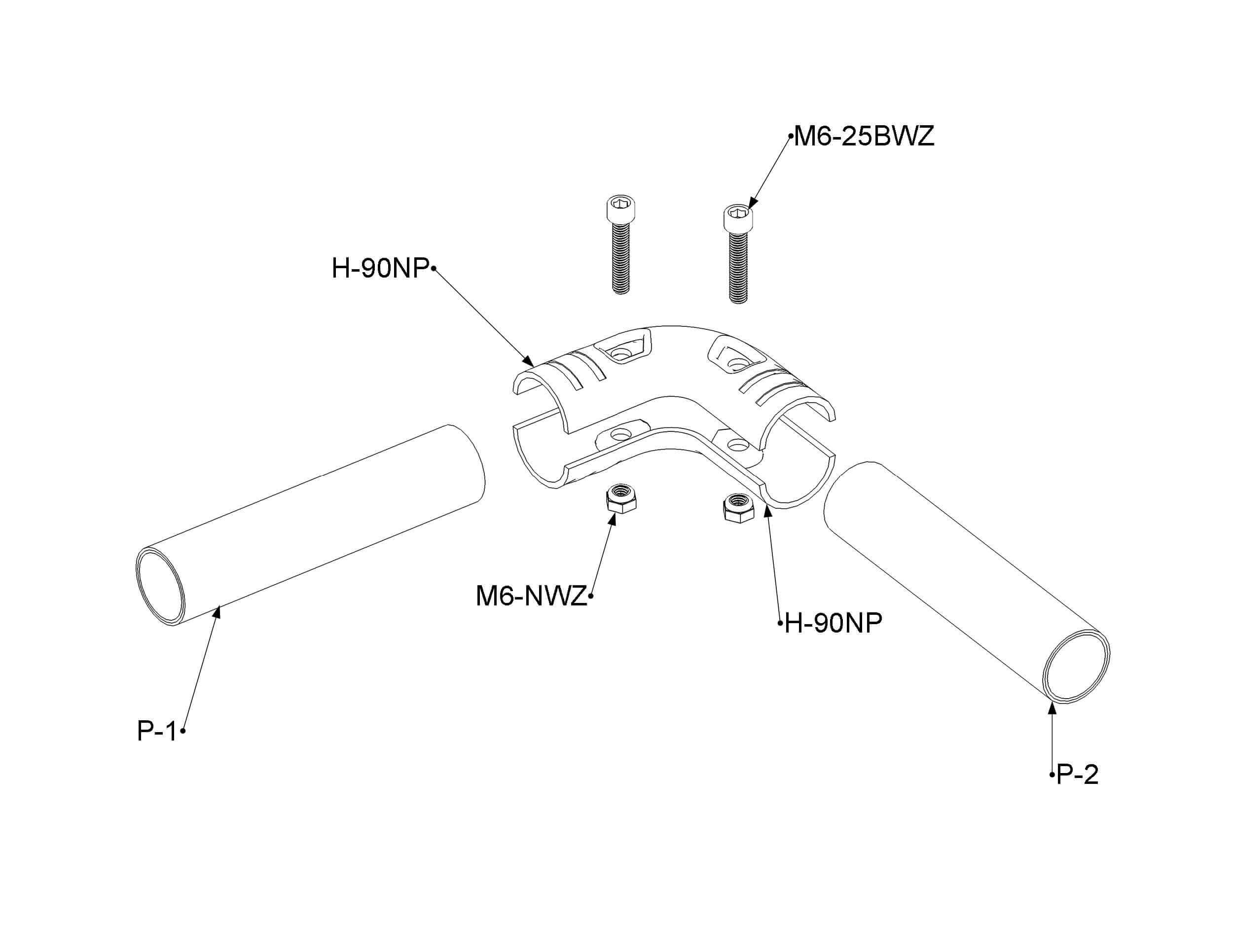

- Regroupez les deux connecteurs H-90NP autour du premier et du deuxième tube, entre la première et la deuxième ligne de positionnement.
- Fixez les connecteurs en insérant les boulons M6-25BWZ et les écrous M6-NWZ dans les ouvertures correspondantes. Assurez-vous de mettre le boulon du coté le plus accessible.
- Serrez complètement jusqu'à ce que le HJ-90NP soit fermement accroché aux deux tubes. Une force entre 12 et 14 Nm est recommandée pour cette étape.
