Kit angles pivotantes prolongées
En stock
- Compatible avec les tubes 28 mm
- Assemblage requis
- Joint connecteur à propriétés antistatiques (ESD)

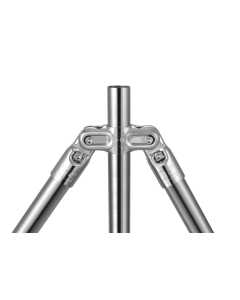

Le HJ-6ANP est un assemblage de joints connecteurs d'acier chromé à propriétés antistatiques (ESD). Cet ensemble permet la création d'un raccord deux tubes avec un angle ajustable jusqu'à 260 degrés. Ce connecteur permet de travailler avec un rayon d'angle plus large que ne le permet le HJ-6NP. Ce grand angle permet de nombreuses applications telles que la création de côtés angulaires et des systèmes de racks ou de partie supérieure en forme de V ayant des angles plus larges que 90 degrés. La distance créée entre les deux tubes est utilisée pour soutenir des panneaux ou des pièces de fabrication.
Pour assembler un HJ-6ANP, vous aurez besoin de combiner deux H-6ANP et deux H-6NP ensemble avec trois boulons M6-25BWZ et trois écrous M6-NWZ.
Informations techniques:
Ce connecteur est conçu avec 8 bandes agrippantes internes pour une meilleure adhérence sur le revêtement de plastique des tubes 28 mm.
Étapes d'installations
Jetez un coup d'oeil à l'onglet étapes d'installations pour savoir comment assembler ce connecteur.
Version sans conductivité électrique:
Une version de ce connecteur vous est offert sans propriétés antistatiques : HJ-6A
Vous désirez réutiliser les pièces de votre ancien système?
Le connecteur HJ-6ANP Flexpipe est compatible avec plusieurs autres systèmes de tubes et joints connecteurs. Vérifier l'onglet sur les informations techniques pour connaître les systèmes compatibles avec nos pièces.
| Pièces nécéssaires | 2x H-6ANP + 2x H-6NP + 3x M6-25BWZ + 3x M6-NWZ |
|---|---|
| Longeur en pouces | 3 1/2 po (89 mm) |
| Largeur extérieur en pouces | 1 5/16 po (33 mm) |
| Épaisseur du revetement en pouces | 1/8 po (2.5 mm) |
| Poids unitaire en livres | 0.609 lbs (0.277 kg) |
| Sytèmes de joints compatible avec le tube | Creform, NIS, C Tek Lean Solutions, Trilogiq (28 mm) |
| Sytèmes de joints non-compatible avec le tube | Fastube, Trilogiq (28.6 mm) |
| Certification RoHS | Oui |
| Recyclable | Oui |
| Sytèmes de tubes compatible | Creform, Fastube, Trilogiq (28 mm), NIS (28 mm), C Tek Lean Solutions (28 mm) |
| Sytèmes de tubes non compatible | Trilogiq (28.6 mm) |
| Réutilisable | Oui |
| Conductivité électrique (ESD) | Oui |
| Composition | Acier roulé à chaud (SPHC) |
| Dureté de l'acier (HRB) | 68-75 HRB |
| Fini | Brillant |
| Température opérationnelle du système en degrée | -148°F à 572°F (-100°C à 300°C) |
| Traitement | Placage en acier chromé |
| Technique de fabrication | Estampage et ébavurage |
| Bande agrippante | 8 lignes de bande agrippante |
| Ligne de positionnement | 8 lignes de positionnement |
| Trou de renforcement additionnel | Aucun |
- Assurez-vous d’avoir les pièces suivantes :
- Prenez les deux connecteurs H-6NP et regroupez-les autour du premier tuyau.
- Fixer les connecteurs en plaçant un boulon avec un écrou dans les ouvertures correspondantes jusqu’à ce qu’il soit fermement fixé au tuyau.
- Regrouper les deux connecteurs H-6ANP autour du second tuyau et fixer les connecteurs avec un boulon et un écrou dans les ouvertures correspondantes jusqu’à ce qu’ils soient solidement fixés au second tuyau.
- Insérer le premier tuyau avec les connecteurs H-6NP fixés entre les connecteurs H-6ANP et serrer légèrement avec le boulon de fixation et l’écrou sur les connecteurs H-6NP et H-6ANP par les ouvertures correspondantes.
- Placer dans l’angle désiré et serrer complètement jusqu’à ce que le HJ-6ANP soit solidement fixé au premier et au second tuyau.
