Kit de levage 12" motorisé - 1320 lb
Le système est actionné au moyen d'un entraînement de broche interne entraîné par un moteur électrique. La capacité de chargement maximale est de 1320 lb (598 kg) et la plage de réglage est jusqu'à 11,8 '' (300 mm).
La capacité de chargement maximale est de 1320 lb (598 kg) et la plage de réglage est jusqu'à 11,8 "(300 mm).

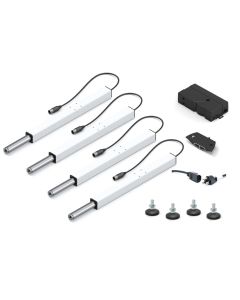

Le système Bolt-On est livré sous forme de kit pour la mise à niveau. Vous pouvez adapter votre table de travail qui auparavant ne pouvait pas être réglée en hauteur en quelques étapes, ce qui la rend réglable en hauteur. Le système comprend:
- Boîtier de commande et interrupteur de commande manuelle
- Quatre colonnes élévatrices "Bolt-On"
- Quatre sections de câble flexible de 3 m (9 pi)
- Pieds ajustable
- Gabarits de perçage, clips de tube et attaches de câble
- Instructions d'installation et d'utilisation
Réinitialisation
Le système de levage de broche soulève et rétracte la charge à l'aide d'un moteur. Aucune force de rappel n'est requise.
Répartition de la charge
Les systèmes de levage sont conçus pour des charges réparties de manière inégale sur la surface de travail. La charge maximale sur la surface de travail ne doit pas dépasser la capacité de levage nominale du système. La charge maximale par cylindre ne doit pas dépasser la capacité de levage nominale divisée par le nombre de cylindres x 1,5.
Cycle de travail
Les systèmes de levage sont conçus pour un cycle de travail de 10%. Cela signifie que neuf minutes de temps de repos sont fournies par minute de temps de fonctionnement. Ces systèmes réglables ne sont pas conçus pour un fonctionnement continu.
Température de fonctionnement
Les systèmes de levage fonctionnent mieux à des températures de fonctionnement comprises entre 0 ° C et 40 ° C.
Longueur de câble
Des longueurs spécifiques sont spécifiées pour tous les systèmes de levage standard (voir le dessin en cliquant sur l'image principale) Des longueurs de câble individuelles peuvent être commandées à la demande du client dans la plage autorisée. Un rapport de longueurs de tube de 1: 3 doit être maintenu. (Longueur minimale du câble 0,5 m - longueur maximale du câble5 m).
Rayon de courbure
Le rayon de courbure des câble ne soit pas inférieur à 50 mm.
Test de durabilité
Les systèmes de levage sont testés régulièrement pour garantir le fonctionnement sans faille du système sur au moins 10 000 cycles complets de montée / descente.
Téléchargez ici le manuel complet et les instructions de montage
| Quantité par boîte | 1 |
|---|---|
| Utilisations courantes de ce produit | Adjustable bench, ergonomic workstation, adjustable flow rack |
| Fréquence d'utilisation | Tested for 10 000 complete up/down cycles |
| Capacité de charge maximal | 1320 lbs (598 kg) |
1. Vissez la base de contrôle hydraulique où vous la voulez
2. Installer les HJ-15 à la bonne hauteur pour vous assurez que les pattes puissent soulever votre meuble
3. Fixer les pattes au HJ-15 avec les vis fournies avec le kit
4. Suivez les instructions pour démarrer le contrôle des pattes
